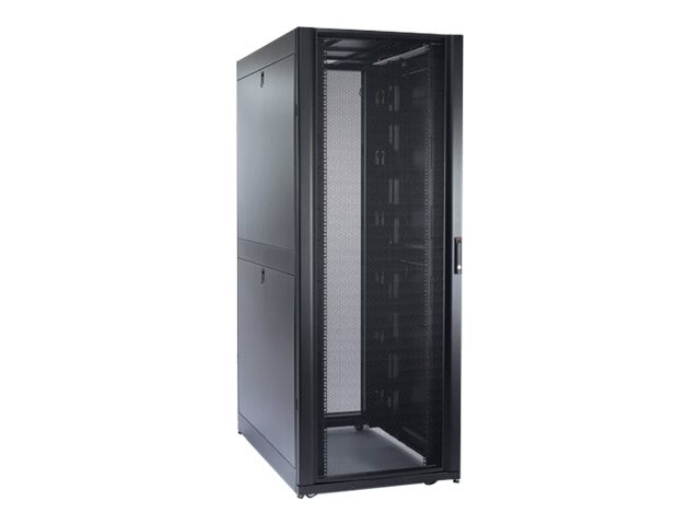

Produktbeskrivning

Flerfunktionellt rackskåp som optimerats för enkel installation, kabelhantering, integrerad strömdistribution och maximering av luftflöde.



Egenskaper

Utformad för ökad strukturstabilitet
En beprövad utformning av stommen, robusta monteringsskenor och hjul ger en belastningsmärkning på 3 000 lb (1 364 kg) (statiskt, nivåjusteringsfötter), och 2250 lb (1 023 kg) (dynamiskt, hjul). Skåpen har testats och godkänts för kombinationer med lämpliga tillbehör för bultfästning som uppfyller olika seismiska krav.

Inbyggd jordanslutning
Tak, sidopaneler och främre/bakre dörrar är jordade till skåpstommen. Åtta extra elektriska jordningsinsatser finns i stommen för extern jordning.

Delade bakre dörrar
Delade bakre dörrar gör det lättare att utnyttja golvutrymmet maximalt. För att öppna dörrarna krävs bara 279 mm fritt utrymme bakom skåpen.

Justerbara monteringsskenor med fästanordningar och snabb inpassning
Skenorna för lodrät montering kan justeras i steg om 1/4 in (6,4 mm) vilket täcker i princip alla monteringskrav som finns för IT-utrustning. Lättanvänd justeringsfunktion är integrerad med skåpets monteringsskena och sidolisten vilket ger snabb verifiering av justeringen utan användning av verktyg. U-positionerna är numrerade på fram- och baksidan för snabb installation av utrustningen.

Förinstallerade åtkomstkanaler för hela skåphöjden
Integrerade och justerbara kanaler för bakre tillbehör innefattar 0 U-monteringsplatser för verktygsfria tillbehör. Varje kanal har två monteringshyllor med stöd för en kombination av upp till fyra tillbehör som PDU-enheter och samlingsenheter för vertikal kabeldragning.

Integrerade hopsättningsdetaljer med kapslingspassning för multipel bredd
I skåpen ingår förinstallerade fogfästen för att skåp ska kunna kopplas till varandra och ger ytterligare stabilitet till skåpet. De förinstallerade fogningsfästena innefattar öppningar för koppling till ett bredvidliggande skåp med 600 mm-center eller 24 in-center beroende på golvplanen.

Snabb bortmontering av dörrar
Frontdörrarna kan flyttas till motsatt sida eller bytas med bakdörrarna. Dörrarna är gjorda så att man helt enkelt lyfter av dem.

Perforerad framdörr med kurvformig profil
Perforerade fram- och bakdörrar ger god ventilation för servrar och nätverksutrustning. Den perforerade ytan på framdörren är optimerad med en kurvformig profil, vilket ger en större ytarea och även en större perforeringstäckning samt högre perforeringsklassning.

Enkelt avtagbart tak för kabelåtkomst
Taket kan avlägsnas tack vare enkla gångjärn med utdragbar spärr vilket ger åtkomst under installation av utrustningen, men också när kablarna redan är på plats och är dragna genom kabelöppningarna. Efter att taket har tagits av kan det vändas för att omplacera de större kabelöppningarna för strömdistributionskontakter och -anslutningar.

Halvhöga sidopaneler och alternativ med borstremsor för genomföring
Sidopanelerna av halva höjden för snabb frikoppling minskar storlek och vikt och innebär snabb hantering av och snabb åtkomst till utrustningen. Sidopanelerna är låsbara med en nyckel som kommer med dörrarna.

Ögelbultstöd integrerat i skåpstommen
Inbyggda ögelbultöppningar på skåpstommens ovansida gör att skåpet kan lyftas för förflyttning och placering med hjälp av lyftfunktionen hos ögelbultarna. I användardokumentationen till skåpet finns detaljerade specifikationer om kraven för ögelbultarna och viktbegränsningarna för skåpet.

Utrustningens monteringsskenor anpassade till patchkabelsystem
Utrustningens monteringsskenor innefattar 0 U-monteringsöppningar förutom monteringsutrymmet på 19 in (EIA) som gör att patchsystem med datadistributionskablar från APC kan installeras utan att något av det viktiga U-utrymmet för utrustningen används. I utformningarna av AV- och nätverksskåp ingår inte öppningsplatser för integrering av DDC-kablage. Andra alternativ med 1 U, 2 U och 0 U för skåpets baksida finns tillgängliga för användning med dessa skåp.

Öppningar för kabelåtkomst med förinstallerade borstar
Stora öppningar för kabelåtkomst i taket gör att kablar kan dras ut från ovansidan. Utformningen av undersidan gör att kablar obehindrat kan föras in genom det upphöjda golvet. I taket finns öppningar med förinstallerade borstremsor, främst i skåpets främre del för att datakablar ska kunna föras igenom och för att luftinneslutningen ska förbli intakt.



Teknisk specifikation

Produkttyp	Rack
Stativstorlek	19"
Höjd (U-format)	48U
Bredd	75 cm
Djup	120 cm
Höjd	226 cm
Vikt	169 kg
Färg	Svart

Viktgräns	1364 kg
Standarder som följs	EIA-310-D, IEC 60529 IP20

Service och support	Begränsad garanti: - 5 år
