Produktbeskrivning

Flerfunktionellt rackskåp som optimerats för enkel installation, kabelhantering, integrerad strömdistribution och maximering av luftflöde.



Egenskaper

Integrerad med InfraStruXure-produkter
Schneider Electrics produkter för kylning, strömförsörjning, och kabelhantering samverkar sömlöst med specialskåp för att erbjuda ett komplett stödsystem för infrastrukturen.
Optimerad för kabelhanteringssystem med hög kapacitet
NetShelter SX-skåpen är optimerade för användning med kabelhanteringssystem av hög kapacitet vilka fästs på monteringsskenor inuti skåpen som ligger i linje med utrustningens u-utrymmen och skapar kanaler för att dra och hantera kablar.
Kompatibel med Schneider Electrics racksystem
Kompatibilitet med ett brett produktsortiment av Schneider Electrics racktillbehör för att erbjuda möjligheten att skapa ett komplett racksystem.
Tillverkaroberoende EIA-310 19 in garanterad kompatibilitet för rackmontering
Leverantörsneutral montering för garanterad kompatibilitet med all EIA-310-kompatibel 19"-utrustning.
Öppningar för kabelåtkomst med förinstallerade borstar
Stora öppningar för kabelåtkomst i taket gör att kablar kan dras ut från ovansidan. Utformningen av undersidan gör att kablar obehindrat kan föras in genom det upphöjda golvet. I taket finns öppningar med förinstallerade borstremsor, främst i skåpets främre del för att datakablar ska kunna föras igenom och för att luftinneslutningen ska förbli intakt.
Enkelt urval
Inget behov av att ägna timmar åt att välja från och sammanställa dussintalas av artikelnummer för att skapa en enkel kapsling. Schneider Electric har gjort det enkelt genom att hantera detaljerna och erbjuda kompletta kapslingar med ett enda artikelnummer.

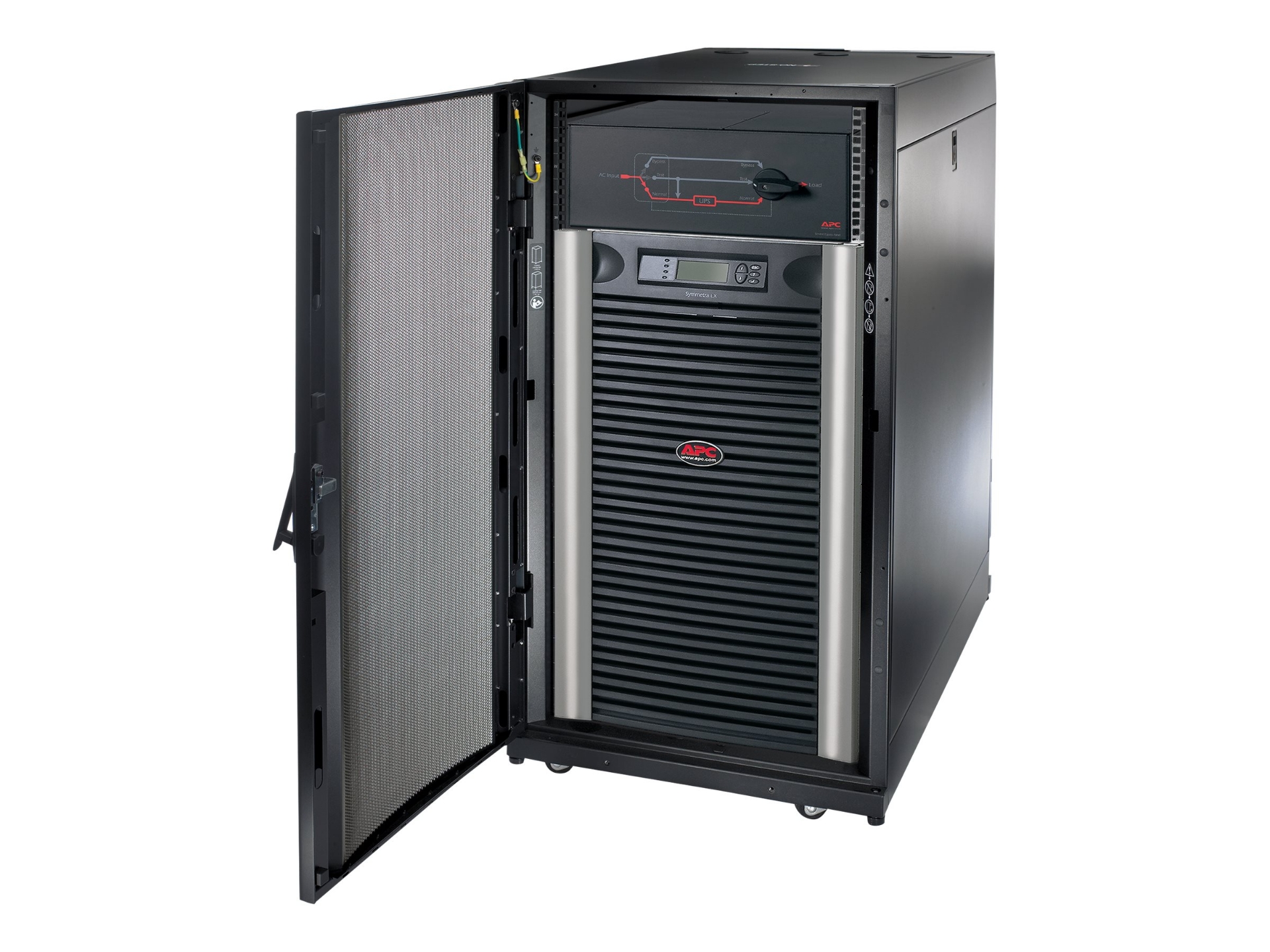

Perforerad framdörr med kurvformig profil
Perforerade fram- och bakdörrar ger bra ventilation för servrar och nätverksutrustning. Den perforerade ytan på framdörren är optimerad med en kurvformig profil, vilket ger en större yt och även en större perforeringstäckning samt högre perforeringsklassning.
Snabb bortmontering av dörrar
Frontdörrarna kan flyttas till motsatt sida eller bytas med bakdörrarna. Dörrarna är gjorda så att man helt enkelt lyfter av dem.
Halvhöga sidopaneler och alternativ med borstremsor för genomföring
Sidopanelerna av halva höjden för snabb frikoppling minskar storlek och vikt och innebär snabb hantering av och snabb åtkomst till utrustningen. Sidopanelerna är låsbara med en nyckel som kommer med dörrarna.
Enkelt avtagbart tak för kabelåtkomst
Taket kan avlägsnas tack vare enkla gångjärn med utdragbar spärr vilket ger åtkomst under installation av utrustningen, men också när kablarna redan är på plats och är dragna genom kabelöppningarna. Efter att taket har tagits av kan det vändas för att omplacera de större kabelöppningarna för strömdistributionskontakter och -anslutningar.
Ögelbultstöd integrerat i skåpstommenInbyggda ögelbultöppningar på skåpstommens ovansida gör att skåpet kan lyftas för förflyttning och placering med hjälp av lyftfunktionen hos ögelbultarna. I användardokumentationen till skåpet finns detaljerade specifikationer om kraven för ögelbultarna och viktbegränsningarna för skåpet.
Utrustningens monteringsskenor anpassade till patchkabelsystem
Utrustningens monteringsskenor innefattar 0 U-monteringsöppningar förutom monteringsutrymmet på 19 in (EIA) som gör att patchsystem med datadistributionskablar från APC kan installeras utan att något av det viktiga U-utrymmet för utrustningen används. I utformningarna av AV- och nätverksskåp ingår inte öppningsplatser för integrering av DDC-kablage. Andra alternativ med 1 U, 2 U och 0 U för skåpets baksida finns tillgängliga för användning med dessa skåp.
Låga hjul och nivåjusteringsfötter från under- eller ovansidan
Skåpen levereras som standard med både nivåjusteringsfötter och hjul. Nivåjusteringsfötterna kan snabbt justeras med hjälp av en skruvmejsel eller borr, vilket eliminerar behovet att behöva justera underifrån med en skiftnyckel.
Delade bakre dörrar
Delade bakre dörrar gör det lättare att utnyttja golvutrymmet maximalt. För att öppna dörrarna krävs bara 279 mm fritt utrymme bakom skåpen.
Integrerade hopsättningsdetaljer med kapslingspassning för multipel bredd
I skåpen ingår förinstallerade fogfästen för att skåp ska kunna kopplas till varandra och ger ytterligare stabilitet till skåpet. De förinstallerade fogningsfästena innefattar öppningar för koppling till ett bredvidliggande skåp med 600 mm-center eller 24 in-center beroende på golvplanen.
Justerbara monteringsskenor med fästanordningar och snabb inpassning
Skenorna för lodrät montering kan justeras i steg om 1/4 in (6,4 mm) vilket täcker i princip alla monteringskrav som finns för IT-utrustning. Lättanvänd justeringsfunktion är integrerad med skåpets monteringsskena och sidolisten vilket ger snabb verifiering av justeringen utan användning av verktyg. U-positionerna är numrerade på fram- och baksidan för snabb installation av utrustningen.
Utformad för ökad strukturstabilitet
En beprövad utformning av stommen, robusta monteringsskenor och hjul ger en belastningsmärkning på 3 000 lb (1 364 kg) (statiskt, nivåjusteringsfötter), och 2250 lb (1 023 kg) (dynamiskt, hjul). Skåpen har testats och godkänts för kombinationer med lämpliga tillbehör för bultfästning som uppfyller olika seismiska krav.



Teknisk specifikation

Produkttyp	Rack
Stativstorlek	19"
Höjd (U-format)	24U
Bredd	60 cm
Djup	107 cm
Höjd	120 cm
Vikt	89.1 kg
Färg	Svart

Viktgräns	1361 kg
Standarder som följs	EIA-310-D, IEC 60529 IP20

Service och support	Begränsad garanti: - 5 år

Designat för

P/N: DLA3000RM2U, SC450RM1U, SC450RMI1U, SU1400R2IBX135, SU1400RMXLB3U, SU1400RMXLIB3U, SU2200R3X167, SU2200RMXLNET, SU2200RMXLTNET, SU3000RMINET, SU3000RMJ3U, SU3000RMNET, SU3000RMX93, SU3000RMXL3U, SU5000R5IBX120, SU5000R5TBXFMR, SU5000R5T-TF3, SUA1000RM1U, SUA1000RM2U, SUA1000RM2U-TU, SUA1000RMI1U, SUA1000RMI2U, SUA1500R2X93, SUA1500RM2U, SUA1500RMI2U, SUA1500RMJ2UB, SUA1500RMJ2UB3W, SUA1500RMJ2UBOS3, SUA2200R2ICH, SUA2200R3XLNETPKG, SUA2200RM2U, SUA2200RMI2U, SUA2200RMXL3U, SUA2200RMXLI3U, SUA2200XL, SUA2200XLI, SUA3000R2ICH, SUA3000R3XLNETPKG, SUA3000RM2U, SUA3000RMI2U, SUA3000RMJ2UB, SUA3000RMT2U, SUA3000RMXL3U, SUA3000RMXLI3U, SUA3000XLI, SUA3000XL-NETPKG, SUA3000XLT, SUA5000R5TXFMR, SUA5000RMI5U, SUA5000RMT5U, SUA5000RMT5U-TU, SUA750RM1U, SUA750RM2U, SUA750RMI1U, SUA750RMJ1UB3W, SUM1500RMXL2U, SUM1500RMXLI2U, SUM3000RMXL2U, SURT10000RMXLT-2TF5, SURT10000RMXLT6U, SURT1000RMXLI, SURT10KRMXL6U-TF5, SURT15KRMXLI, SURT15KRMXLT-1TF10K, SURT15KRMXLT-TF5, SURT2000RMXLI, SURT20KRMXLI, SURT20KRMXLT, SURT20KRMXLT-1TF10K, SURT20KRMXLT-TF5, SURT3000RMXLI, SURT5000RMXLI, SURT5000RMXLT, SURT5000RMXLT-1TF5, SURT5000RMXLT-BN, SURT5000RMXLT-TU, SURT6000RMXLI, SURT6000RMXLT-1TF5, SURT6000RMXLT3U, SURT6KRMXL3U-TF5, SURT7500RMXLT-1TF5, SURT8000RMXLI, SURT8000RMXLT-1TF5, SURT8000RMXLT6U, SURT8KRMXL6U-TF5, SURTA1500RMXL, SURTA1500RMXL2U, SURTA2000RMXL2U, SURTA3000RMXL3U, SURTD3000RMXLI, SURTD3000RMXLT, SURTD3000RMXLT-1TF5, SURTD3KRMXL3U-TF5, SURTD5000RMXLI, SURTD5000RMXLP3U, SURTD5000RMXLT, SURTD5000RMXLT-1TF5, SURTD6000RMXLP3U, SYA12K16RMI, SYA12K16RMP, SYA16K16RMI, SYA16K16RMJ, SYA16K16RMP, SYA4K8RMI, SYA4K8RMP, SYA8K16RMJ, SYA8K16RMP, SYA8K16RMP-BN, SYA8K16RMP-KIT, SYA8K8RMJ, SYA8K8RMP, SYH2K6RMI, SYH2K6RMT-TF3, SYH4K6RMI, SYH4K6RMJ, SYH4K6RMJ-TF3, SYH4K6RMT-P1, SYH4K6RMT-TF3, SYH6K6RMI, SYH6K6RMJ-TF3, SYH6K6RMT, SYH6K6RMT-P1, SYH6K6RMT-TF3
