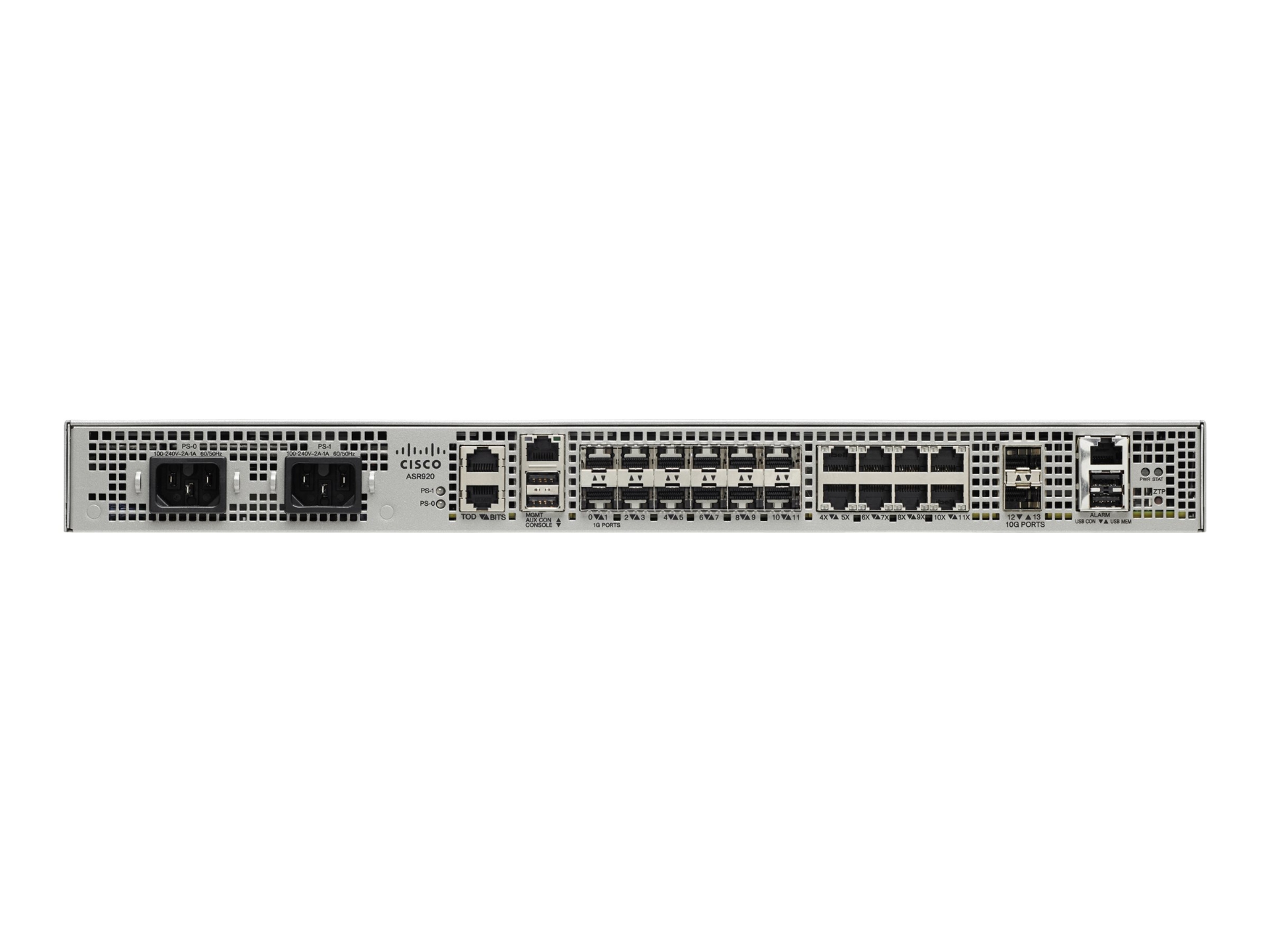

Produktbeskrivning
Cisco ASR 920 Series Aggregation Services Router (ASR) är en fullfjädrad konvergerad accessplattform som är utformad för kostnadseffektiv leverans av trådbundna och trådlösa tjänster. Cisco ASR 920 Router tillhandahåller en omfattande och skalbar uppsättning Layer 2 VPN (L2VPN) och Layer 3 VPN (L3VPN) tjänster i ett kompakt paket. Den gör det också möjligt för tjänsteleverantörer att distribuera Multiprotocol Label Switching (MPLS)-baserade VPN-tjänster från accesslagret. Cisco ASR 920-serien erbjuder viktiga Carrier Ethernet-funktioner som förenklar nätverksdriften; du kan använda dem för premiumtjänster med förbättrade servicenivåavtal (SLA).
Egenskaper
BredbandsaccessCisco ASR 920 Router stöder bredbandsaccess för leverans av "any-play"-tjänster (röst, video, data och mobilitet) till tusentals abonnenter, med QoS (Quality of Service) på Cisco ASR 920 Router som kan skalas upp till ett stort antal köer per enhet. Det stora antalet köer i kombination med den hierarkiska QoS-algoritmen på tre nivåer ger en förbättrad användarupplevelse för bredband. Denna kompletta Layer 2-switch och Layer 3-router stöder en mängd olika bredbandstillämpningar, inklusive IPTV och video on demand (VoD), och förbättrar och utökar Cisco Evolved Programmable Network (EPN)-arkitekturen.
Konvergerad access för mobila applikationerCisco ASR 920 Router används som en konvergerad accessplattform för mobil backhaul och kan aggregera flera basstationer via flera Ethernet- och IP-gränssnitt och kan använda MPLS som transport för mobil backhaul-trafik. Den tillhandahåller de tidstjänster som krävs i dagens konvergerade accessnät genom att erbjuda integrerat stöd för gränssnitten Building Integrated Timing Supply (BITS), 1 Pulse Per Second (1PPS) och Time Of Day (TOD). Cisco ASR 920 Router stöder även SyncE (Synchronous Ethernet) och IEEE-1588 och kan fungera som källa för nätverksklockning för TDM (Time-Division Multiplexing), SDH och SONET samt SyncE-gränssnitt. Förutom tidstjänsterna kan Cisco ASR 920 Router användas i små och helt förseglade skåp i utomhusmiljöer på grund av sin lilla formfaktor och hållbarhet i utökade temperaturområden.
Metro Ethernet-åtkomstCisco ASR 920 Router är byggd för att uppfylla tjänsteleverantörernas krav på Carrier Ethernet-åtkomst. Den är optimerad för fjärråtkomst och centralkontor för mindre aggregeringsplatser där en fullfjädrad, konvergerad plattform med litet fotavtryck behövs. Routern erbjuder tjänsteflexibilitet och levererar Layer 2-, IP- och MPLS-transport för avancerade L2VPN-, L3VPN- och multicast-tjänster.
Strömförsörjningsenhet: hög tillgänglighetCisco ASR 920-produktfamiljen erbjuder ett urval av AC- och DC-nätaggregat. De är redundanta och inbyggda i chassit. Ethernet-gränssnitten är tillgängliga i koppar och fiber, med hastigheter från 10 Mbps till 10 Gbps.
Drivs av Cisco Carrier Ethernet ASICCisco ASR 920-serien drivs av Cisco Carrier Ethernet ASIC (Application Specific Integrated Circuit), som har utformats specifikt för tjänsteleverantörer, och levererar viktiga Carrier Ethernet-tekniker inklusive hierarkisk tjänstekvalitet (HQoS), MPLS och Virtual Private LAN Services (VPLS). Den anpassade och avancerade ASIC-designen ger oavbruten prestanda för linjehastighet samtidigt som komplexa tjänster som ACL (Access Control List) och HQoS levereras. Carrier Ethernet ASIC integrerar Ciscos innovation inom trafikhantering för att leverera intelligent paketväxling och routning.
Förbättring av tjänsterI Cisco ASR 920 Router tilldelas varje tjänst förbättrade QoS- och säkerhetsattribut. Routern ger avancerad mätning per trafikklass och erbjuder dubbelriktad statistik för paketantal och byteantal. Tjänsteutbudet förbättras med funktioner för drift, administration och underhåll (OAM) som inkluderar CFM (Connectivity Fault Management) för lager 2, IP SLA (Service Level Agreement) för lager 3 och MPLS OAM.
Tjänster för mobil tidtagning och synkroniseringCisco ASR 920-serien tillhandahåller de timingtjänster som krävs i ett konvergerat accessnätverk för att stödja mobila lösningar inklusive Radio Access Network (RAN) applikationer, och erbjuder integrerat stöd för Building Integrated Timing Supply (BITS), 1 Pulse Per Second (1PPS) och Time Of Day (ToD) gränssnitt. Cisco ASR 920-serien stöder också SyncE med Ethernet Synchronization Messaging Channel (ESMC) och Synchronization Status Messages (SSM) för att möjliggöra utmärkt spårbarhet av klockkällor. Cisco ASR 920-serien har stöd för IEEE-1588 och kan fungera som källa för nätverksklockning för TDM-, SDH- och SONET-gränssnitt samt SyncE.
Operativ effektivitet för distribution av Carrier Ethernet-accessCisco ASR 920-serien har stora förbättringar som hjälper tjänsteleverantörer att förenkla och underlätta hanteringen av sina nätverk, vilket resulterar i minskade driftskostnader. Den innovativa funktionsuppsättningen gör att Cisco ASR 920-serien kan användas i en mängd olika tillämpningar, inklusive företagstjänster med 10-Gigabit Ethernet User Network Interface (UNI) och mobil backhaul med Ethernet. Dessa funktioner förbättrar prestandamedvetenheten, underlättar felsökning och förenklar uppstart och återställning av tjänster, vilket i slutändan minskar driftskostnaderna. "Dying gasp" för strömindikatorer och fyra externa larmingångar för att upptäcka förändringar på avlägsna platser hjälper tjänsteleverantörer att hantera nätverkselementens hälsa.
Teknisk specifikation
Allmänt
Typ av enhet | Router |
Modell | Främre till bakre luftflöde rackmonterbar - 1U |
Anslutningsteknik | Kabelansluten |
Datalänkprotokoll | Gigabit Ethernet, 10 Gigabit Ethernet |
Nätverksprotokoll | MPLS |
Funktioner | Access Control List (ACL) support, Quality of Service (QoS), Virtual Private LAN Service (VPLS), Source-Specific Multicast (SSM) |
Standarder som följs | ETSI, CISPR 22 klass A, CISPR 24, EN55024, EN55022 klass A, EN50082-1, EN 61000-6-1, AS/NZS 60950-1, EN 61000-4-2, EN 61000-4-6, ICES-003 klass A, EN 61000-4-11, EN 61000-4-8, UL 60950-1, IEC 60950-1, EN 60950-1, UL 60950-1 Second Edition, ETS 300 753, EN 60950-1 Second Edition, IEC 60950-1 Second Edition, EN 50121-4, GR-1089-CORE, VCCI Class A, KN24, GR-63-CORE, KN22 Class A, ETS 300 119, GR-1244-CORE, CAN/CSA C22.2 No. 60950-1-07 Second Edition 2011-12, FCC CFR47 Part 15 A, GR-253-CORE, KN 61000-4-2, KN 61000-4-11, KN 61000-4-6, KN 61000-4-8, NEBS level 4, EN 300 119, EN 300 753, ANSI T1.101, EN 300386, EN61000-3-3, EN61000-3-2 |
Processor | P2020 1 GHz |
RAM | 4 GB DDR3 SDRAM |
Flash-minne | 2 GB |
Statusindikatorer | Status |
Expansion/Anslutning
Gränssnitt | 12 x 1000Base-X - SFP (mini-GBIC) 8 x 1000Base-T - RJ-45 2 x 10Gb Ethernet / 1Gb Ethernet - SFP/SFP+ Hanrering: 1 x 1000Base-T - RJ-45 Seriell: 1 x RS-232 - 4-stifts USB typ A USB 2.0: 1 x konsol USB 2.0: 2 x |
Strömtillförsel
Nätdel | Intern strömförsörjning |
Installerat antal | 2 |
Nätspänning | AC 100/230 V (50 - 60 Hz) |
Energiförbrukning vid drift | 115 Watt |
Diverse
MTBF (genomsnittstid mellan fel) | 292,320 timmar |
Dimensioner och vikt
Bredd | 44.45 cm |
Djup | 23.11 cm |
Höjd | 4.37 cm |
Vikt | 3.8 kg |
Miljöparametrar
Min temperatur vid drift | -40 °C |
Max temperatur vid drift | 70 °C |
Luftfuktighet vid drift | 5 - 95 % (icke-kondenserande) |
