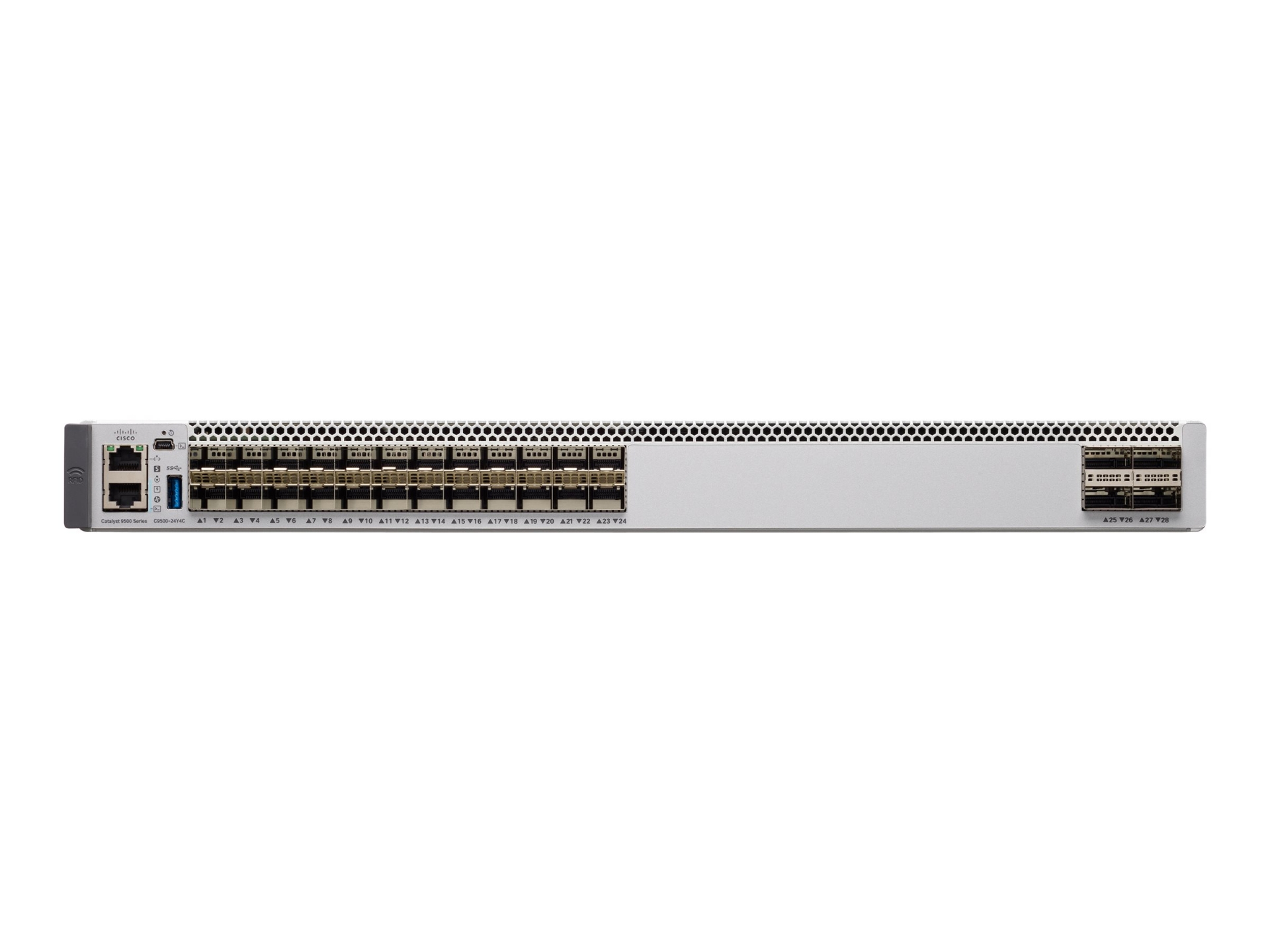

Produktbeskrivning
Switcharna i Cisco Catalyst 9500-serien är nästa generation av core- och aggregationslagerswitchar i företagsklass, med stöd för fullständig programmerbarhet och servicevänlighet. Catalyst 9500-serien är baserad på en x86-processor och är Ciscos ledande specialbyggda switchplattform för fast kärna och aggregering, byggd för säkerhet, IoT och moln. Catalyst 9500-serien är branschens första specialbyggda 40 Gigabit Ethernet-switchar för företagscampus.
Egenskaper
● Upp till 960 Gbps switchkapacitet (IPv4) med upp till 1440 Mpps genomströmning
● Upp till 24 icke-blockerande 40 Gigabit Ethernet QSFP portar
● Platinum-klassade AC-nätaggregat
● Upp till 512 000 FNF-poster (Flexible NetFlow) i maskinvaran
● Upp till 32 MB delad buffert per ASIC
● Upp till 64 000 routningsposter för avancerade access- och aggregeringsdistributioner på campus
● Stöd för IPv6 i maskinvaran, vilket ger vidarebefordran med trådhastighet för IPv6-nätverk
● Dual-stack-stöd för IPv4/IPv6 och dynamisk hårdvaruallokering av vidarebefordringstabeller, för enkel migrering från IPv4 till IPv6
● Stöd för både statisk och dynamisk NAT och portadressöversättning (PAT)
● Skalbara routingtabeller (IPv4, IPv6 och multicast) och lager 2-tabeller
Teknisk specifikation
Allmänt
| Typ av enhet | Switch - 24 portar - L3 - Administrerad - staplingsbar |
|---|
| Modell | Rackmonterbar 1U |
|---|
| Undertyp | 25 Gigabit Ethernet |
|---|
| Portar | 24 x 25 Gigabit SFP28 |
|---|
| Prestanda | Omkopplingskapacitet (full duplex): 1,6 Tbps
Vidarebefordringsfrekvens: 1 Bpps |
|---|
| Kapacitet | Roteringsbordsposter: 80000
Indirekta IPv4-vägar: 212000
Värd-IPv4-vägar: 90000
Indirekta IPv6-vägar: 212000
Värd-IPv6-vägar: 90000
Multicast-skala: 32000
Qos ACL-skala: 16000
Säkerhets-ACL-skala: 270000
FNF-poster: 96000
VLAN ID:n: 4000
Switchade virturlla gränssnitt (SVIs): 4000 |
|---|
| MAC Address Table Size | 64 000 poster |
|---|
| Jumbo Frame-support | 9198 byte |
|---|
| Nätverksprotokoll | OSPF, RIP-1, RIP-2, BGP, EIGRP, IGMP, VRRP, MSDP, PBR (policy-based routing), RIPng |
|---|
| Protokoll för administration på distans | SNMP 1, RMON 1, RMON 2, SNMP 3, SNMP 2c, NETCONF, RESTCONF |
|---|
| Krypteringsalgoritm | 256 bitars AES |
|---|
| Funktioner | DHCP-stöd, NAT-stöd, stöd för IPv6, Non-Stop Forwarding (NSF), Stateful switchover (SSO), Class-Based Weighted Fair Queuing (CBWFQ), Weighted Random Early Detection (WRED), stöd för STP (Spanning Tree Protocol), stöd för MSTP (Multiple Spanning Tree Protocol), Quality of Service (QoS), MLD-snooping, Non-Stop Routing (NSR), Rapid Per-VLAN Spanning Tree Plus (PVRST+), Remote Switch Port Analyzer (RSPAN), Management Information Base (MIB), Virtual Routing and Forwarding (VRF), Maximum Likelihood Demodulation (MLD), 802.1x-autentisering, integrerad Wireshark, Ethernet over MPLS (EoMPLS), Private VLAN, Zero-touch provisioning (ZTP), stöd för CoAP, säker omstart, Switched Port Analyzer (SPAN), FHS (First Hop Security) |
|---|
| Standarder som följs | IEEE 802.3, IEEE 802.3u, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.3ae, IEEE 802.1s, IEEE 802.1ae, IEEE 802.3ba |
|---|
| Processor | 1: 2.4 GHz |
|---|
| RAM | 16 GB |
|---|
| Flash-minne | 16 GB |
|---|
| Inbyggda enheter | RFID-märke |
|---|
| Statusindikatorer | Status |
|---|
Expansion/Anslutning
| Gränssnitt | 24 x 25Gbit LAN SFP28
4 x 100Gbit LAN
2 x USB 3.0 |
|---|
Strömtillförsel
| Nätdel | Intern strömförsörjning - hot-plug |
|---|
| Installerat antal | 1 |
|---|
| Max antal som stöds | 2 |
|---|
| Redundant ström | Tillval |
|---|
| Schema för redundant ström | 1+1 |
|---|
| Effekt | 650 Watt |
|---|
| Nätspänning | AC 120/230 V (50 - 60 Hz) |
|---|
Diverse
| MTBF (genomsnittstid mellan fel) | 336,780 timmar |
|---|
| Standarder som följs | CISPR 22 klass A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, EN50082-1, EN 61000-6-1, EN 61000-4-4, EN 61000-4-2, EN 61000-4-3, EN 61000-4-6, CCC, ICES-003 klass A, EN 61000-4-5, UL 60950-1, IEC 60950-1, EN 60950-1, RoHS, AS/NZS 3548 klass A, BSMI Class A, VCCI Class A, EN 55022 Class A, FCC CFR47 Part 15 A, EN 300 386, TVCN 7317, VCCI V-3/2009 Class A, CAN/CSA-C22.2 No. 60950-1 |
|---|
Programvara / Systemkrav
| Medföljande programvara | Cisco IOS XE 16.8.1 |
|---|
Dimensioner och vikt
| Bredd | 44.5 cm |
|---|
| Djup | 45.7 cm |
|---|
| Höjd | 4.39 cm |
|---|
| Vikt | 9.52 kg |
|---|
Tillverkarens garanti
| Service och support | Begränsad garanti - utbyte - livstid - svarstid: nästa arbetsdag
Tekniskt stöd - konsultation - 90 dagar |
|---|
Miljöparametrar
| Min temperatur vid drift | 0 °C |
|---|
| Max temperatur vid drift | 40 °C |
|---|
| Luftfuktighet vid drift | 5 - 90 % (icke-kondenserande) |
|---|
| Min temperatur vid förvaring | -20 °C |
|---|
| Max temperatur vid förvaring | 65 °C |
|---|
| Luftfuktighet vid lagring | 5 - 95 % (icke-kondenserande) |
|---|
