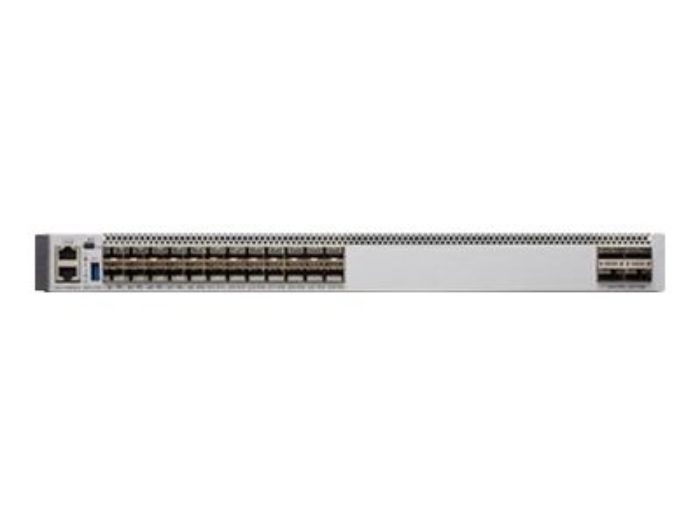

Produktbeskrivning
Switcharna i Cisco Catalyst 9500-serien är nästa generation av core- och aggregationslagerswitchar i företagsklass, med stöd för fullständig programmerbarhet och servicevänlighet. Catalyst 9500-serien är baserad på en x86-processor och är Ciscos ledande specialbyggda switchplattform för fast kärna och aggregering, byggd för säkerhet, IoT och moln. Catalyst 9500-serien är branschens första specialbyggda 40 Gigabit Ethernet-switchar för företagscampus.
Egenskaper
● Upp till 960 Gbps switchkapacitet (IPv4) med upp till 1440 Mpps genomströmning
● Upp till 24 icke-blockerande 40 Gigabit Ethernet QSFP portar
● Platinum-klassade AC-nätaggregat
● Upp till 512 000 FNF-poster (Flexible NetFlow) i maskinvaran
● Upp till 32 MB delad buffert per ASIC
● Upp till 64 000 routningsposter för avancerade access- och aggregeringsdistributioner på campus
● Stöd för IPv6 i maskinvaran, vilket ger vidarebefordran med trådhastighet för IPv6-nätverk
● Dual-stack-stöd för IPv4/IPv6 och dynamisk hårdvaruallokering av vidarebefordringstabeller, för enkel migrering från IPv4 till IPv6
● Stöd för både statisk och dynamisk NAT och portadressöversättning (PAT)
● Skalbara routingtabeller (IPv4, IPv6 och multicast) och lager 2-tabeller
Teknisk specifikation
Allmänt
| Typ av enhet | Switch - 24 portar - L3 - Administrerad |
|---|
| Modell | Rackmonterbar 1U |
|---|
| Undertyp | 25 Gigabit Ethernet |
|---|
| Portar | 24 x 25 Gigabit SFP28 |
|---|
| Prestanda | Omkopplingskapacitet (full duplex): 1,6 Tbps
Vidarebefordringsfrekvens: 1 Bpps |
|---|
| Kapacitet | Roteringsbordsposter: 80000
Indirekta IPv4-vägar: 212000
Värd-IPv4-vägar: 90000
Indirekta IPv6-vägar: 212000
Värd-IPv6-vägar: 90000
Multicast-skala: 32000
Qos ACL-skala: 16000
Säkerhets-ACL-skala: 270000
FNF-poster: 96000
VLAN ID:n: 4000
Switchade virturlla gränssnitt (SVIs): 4000 |
|---|
| MAC Address Table Size | 64 000 poster |
|---|
| Jumbo Frame-support | 9198 byte |
|---|
| Nätverksprotokoll | OSPF, IS-IS, RIP-2, BGP, EIGRP, IGMP, VRRP, PIM-SM, PIM-SSM, MSDP, RIPng, MPLS |
|---|
| Protokoll för administration på distans | SNMP 1, RMON 1, RMON 2, SNMP, SNMP 3, SNMP 2c, TFTP, NETCONF, RESTCONF |
|---|
| Krypteringsalgoritm | 256 bitars AES |
|---|
| Funktioner | DHCP-stöd, NAT-stöd, PAT-stöd, flaktlos, stöd för MPLS, Non-Stop Forwarding (NSF), Stateful switchover (SSO), Class-Based Weighted Fair Queuing (CBWFQ), Weighted Random Early Detection (WRED), stöd för STP (Spanning Tree Protocol), stöd för redundansprotokoll för virtuell rutt (VRRP), stöd för ACL (Access Control List), Quality of Service (QoS), Non-Stop Routing (NSR), Remote Switch Port Analyzer (RSPAN), stöd för hot standby routerprotokoll (HSRP), Virtual Routing and Forwarding (VRF), Maximum Likelihood Demodulation (MLD), Flexible NetFlow (FNF), Multicast Source Discovery Protocol (MSDP), MACsec-support, Control plane protection (CoPP), integrerad Wireshark, VLAN Double Tagging (Q-in-Q), Ethernet over MPLS (EoMPLS), Hierarchical Virtual Private LAN Service (H-VPLS), Private VLAN, stöd för Layer 3 VPN (L3VPN), stöd för CoAP, Switched Port Analyzer (SPAN) |
|---|
| Standarder som följs | IEEE 802.3, IEEE 802.3u, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.3ae, IEEE 802.1s, IEEE 802.1ae, IEEE 802.3ba |
|---|
| Processor | 1: 2.4 GHz |
|---|
| RAM | 16 GB |
|---|
| Flash-minne | 16 GB |
|---|
| Inbyggda enheter | RFID-märke |
|---|
Expansion/Anslutning
| Gränssnitt | 24 x 25Gbit LAN SFP28
4 x 100Gbit LAN
2 x USB 3.0 |
|---|
Strömtillförsel
| Nätdel | Intern strömförsörjning - hot-plug |
|---|
| Installerat antal | 1 |
|---|
| Max antal som stöds | 2 |
|---|
| Redundant ström | Tillval |
|---|
| Schema för redundant ström | 1+1 |
|---|
| Effekt | 650 Watt |
|---|
| Nätspänning | AC 120/230 V (50 - 60 Hz) |
|---|
Diverse
| MTBF (genomsnittstid mellan fel) | 336,780 timmar |
|---|
| Standarder som följs | CISPR 22 klass A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, EN50082-1, EN 61000-6-1, EN 61000-4-4, EN 61000-4-2, EN 61000-4-3, EN 61000-4-6, CCC, ICES-003 klass A, EN 61000-4-5, UL 60950-1, IEC 60950-1, EN 60950-1, RoHS, AS/NZS 3548 klass A, BSMI Class A, VCCI Class A, EN 55022 Class A, FCC CFR47 Part 15 A, EN 300 386, TVCN 7317, VCCI V-3/2009 Class A, CAN/CSA-C22.2 No. 60950-1 |
|---|
Programvara / Systemkrav
| Medföljande programvara | Cisco IOS XE 16.8.1 |
|---|
Dimensioner och vikt
| Bredd | 44.5 cm |
|---|
| Djup | 45.7 cm |
|---|
| Höjd | 4.39 cm |
|---|
| Vikt | 9.52 kg |
|---|
Tillverkarens garanti
| Service och support | Begränsad garanti - utbyte - livstid - svarstid: nästa arbetsdag
Tekniskt stöd - konsultation - 90 dagar |
|---|
Miljöparametrar
| Min temperatur vid drift | 0 °C |
|---|
| Max temperatur vid drift | 40 °C |
|---|
| Luftfuktighet vid drift | 5 - 90 % (icke-kondenserande) |
|---|
| Min temperatur vid förvaring | -20 °C |
|---|
| Max temperatur vid förvaring | 65 °C |
|---|
| Luftfuktighet vid lagring | 5 - 95 % (icke-kondenserande) |
|---|
