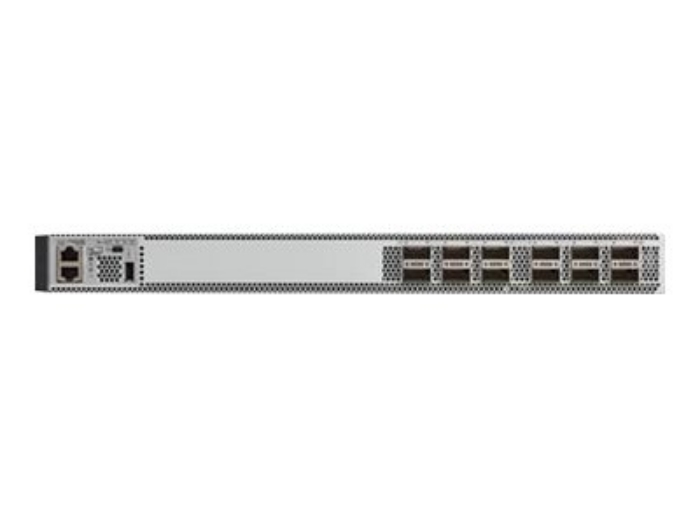

Produktbeskrivning
Switcharna i Cisco Catalyst 9500-serien är nästa generation av core- och aggregationslagerswitchar i företagsklass, med stöd för fullständig programmerbarhet och servicevänlighet. Catalyst 9500-serien är baserad på en x86-processor och är Ciscos ledande specialbyggda switchplattform för fast kärna och aggregering, byggd för säkerhet, IoT och moln. Catalyst 9500-serien är branschens första specialbyggda 40 Gigabit Ethernet-switchar för företagscampus.
Egenskaper
● Upp till 960 Gbps switchkapacitet (IPv4) med upp till 1440 Mpps genomströmning
● Upp till 24 icke-blockerande 40 Gigabit Ethernet QSFP portar
● Platinum-klassade AC-nätaggregat
● Upp till 512 000 FNF-poster (Flexible NetFlow) i maskinvaran
● Upp till 32 MB delad buffert per ASIC
● Upp till 64 000 routningsposter för avancerade access- och aggregeringsdistributioner på campus
● Stöd för IPv6 i maskinvaran, vilket ger vidarebefordran med trådhastighet för IPv6-nätverk
● Dual-stack-stöd för IPv4/IPv6 och dynamisk hårdvaruallokering av vidarebefordringstabeller, för enkel migrering från IPv4 till IPv6
● Stöd för både statisk och dynamisk NAT och portadressöversättning (PAT)
● Skalbara routingtabeller (IPv4, IPv6 och multicast) och lager 2-tabeller
Teknisk specifikation
Allmänt
| Typ av enhet | Switch - 12 portar - L3 - Administrerad - staplingsbar |
|---|
| Modell | Rackmonterbar 1U |
|---|
| Undertyp | 40 Gigabit Ethernet |
|---|
| Portar | 12 x 40 Gigabit QSFP |
|---|
| Prestanda | Omkopplingskapacitet (full duplex): 480 Gbps
Vidarebefordringsfrekvens: 720 Mpps |
|---|
| Kapacitet | Indirekta IPv4-vägar: 64000
Värd-IPv4-vägar: 32000
Indirekta IPv6-vägar: 32000
Värd-IPv6-vägar: 16000
Multicast-skala: 48000
Qos ACL-skala: 18000
Säkerhets-ACL-skala: 18000
FNF-poster: 512000
VLAN ID:n: 4000
Switchade virturlla gränssnitt (SVIs): 4000 |
|---|
| MAC Address Table Size | 64 000 poster |
|---|
| Jumbo Frame-support | 9198 byte |
|---|
| Nätverksprotokoll | OSPF, RIP-1, RIP-2, IGMP, VRRP, PIM-SM, PIM-SSM, PBR (policy-based routing), RIPng |
|---|
| Protokoll för administration på distans | SNMP 1, RMON 1, RMON 2, SNMP, SNMP 3, TFTP, NETCONF, RESTCONF |
|---|
| Krypteringsalgoritm | 256 bitars AES |
|---|
| Funktioner | DHCP-stöd, NAT-stöd, PAT-stöd, flaktlos, stöd för MPLS, Non-Stop Forwarding (NSF), Class-Based Weighted Fair Queuing (CBWFQ), Weighted Random Early Detection (WRED), stöd för STP (Spanning Tree Protocol), stöd för redundansprotokoll för virtuell rutt (VRRP), stöd för ACL (Access Control List), Quality of Service (QoS), Non-Stop Routing (NSR), Rapid Per-VLAN Spanning Tree Plus (PVRST+), Remote Switch Port Analyzer (RSPAN), stöd för hot standby routerprotokoll (HSRP), Virtual Routing and Forwarding (VRF), Maximum Likelihood Demodulation (MLD), Flexible NetFlow (FNF), Multicast Source Discovery Protocol (MSDP), MACsec-support, integrerad Wireshark, VLAN Double Tagging (Q-in-Q), Ethernet over MPLS (EoMPLS), Hierarchical Virtual Private LAN Service (H-VPLS), Private VLAN, stöd för Layer 3 VPN (L3VPN), stöd för CoAP, Switched Port Analyzer (SPAN) |
|---|
| Standarder som följs | IEEE 802.3, IEEE 802.3u, IEEE 802.1D, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.3ae, IEEE 802.1s, IEEE 802.1ae, IEEE 802.3ba |
|---|
| Processor | 1: 2.4 GHz |
|---|
| RAM | 16 GB |
|---|
| Flash-minne | 16 GB |
|---|
| Inbyggda enheter | RFID-märke |
|---|
| Statusindikatorer | Status |
|---|
Expansion/Anslutning
| Gränssnitt | 12 x 40 Gbit LAN QSFP |
|---|
Strömtillförsel
| Nätdel | Intern strömförsörjning - hot-plug |
|---|
| Installerat antal | 2 |
|---|
| Max antal som stöds | 2 |
|---|
| Redundant ström | Ja |
|---|
| Schema för redundant ström | 1+1 |
|---|
| Effekt | 950 Watt |
|---|
| Nätspänning | AC 120/230 V (50 - 60 Hz) |
|---|
| Egenskaper | Luftflöde fram-bak |
|---|
Diverse
| Inkluderade tillbehör | 2 x Nordamerika växelström typ A strömkablar |
|---|
| MTBF (genomsnittstid mellan fel) | 179,660 timmar |
|---|
| Standarder som följs | CISPR 22 klass A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, EN50082-1, EN 61000-6-1, AS/NZS 60950-1, ICES-003 klass A, UL 60950-1, IEC 60950-1, EN 60950-1, GB 4943, VCCI Class A, KN24, KN22 Class A, AS/NZS CISPR22:2004 Class A, EN 55022 Class A, FCC CFR47 Part 15 A, CNS 13438 Class A, EN 300 386, KN 61000-4, CAN/CSA-C22.2 No. 60950-1 |
|---|
Programvara / Systemkrav
| Medföljande programvara | Cisco IOS Universal, Cisco ONE Advantage High Term |
|---|
Dimensioner och vikt
| Bredd | 44.5 cm |
|---|
| Djup | 54.7 cm |
|---|
| Höjd | 4.39 cm |
|---|
| Vikt | 11.68 kg |
|---|
Tillverkarens garanti
| Service och support | Begränsad garanti - utbyte - livstid - svarstid: nästa arbetsdag
Tekniskt stöd - konsultation - 90 dagar |
|---|
Miljöparametrar
| Min temperatur vid drift | 0 °C |
|---|
| Max temperatur vid drift | 40 °C |
|---|
| Luftfuktighet vid drift | 5 - 90 % (icke-kondenserande) |
|---|
| Min temperatur vid förvaring | -20 °C |
|---|
| Max temperatur vid förvaring | 65 °C |
|---|
| Luftfuktighet vid lagring | 5 - 95 % (icke-kondenserande) |
|---|
