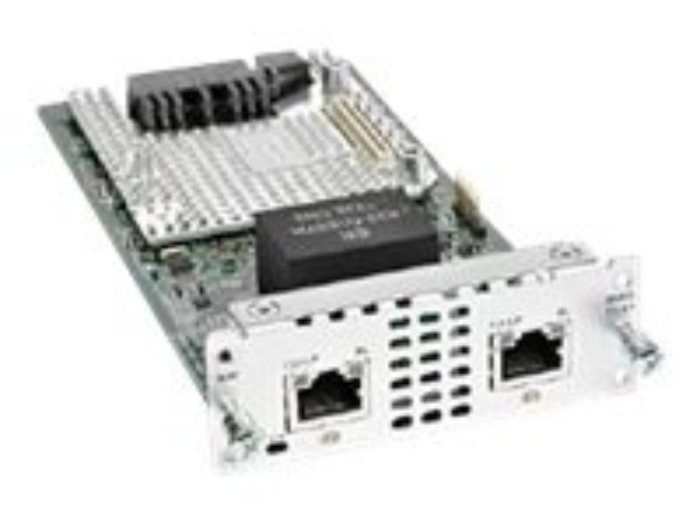

Produktbeskrivning

Cisco fjärde generationens T1/E1 Multiflex Trunk Voice och WAN Network Interface Modules (NIMs) stöder data- och röstapplikationer på Cisco 4451-X-routrar för integrerade tjänster. Dessa kort kombinerar WAN-interface-kort (WIC), voice-interface-kort (VIC), ISDN Primary Rate Interface (PRI), dial-access integration och kanaliserade data (CE1T1) funktioner för att ge oöverträffad flexibilitet, mångsidighet och investeringsskydd genom sina många användningsområden. Kunder som väljer att integrera data och röst i flera steg bevarar sin investering i ett T1/E1 WAN-gränssnitt.

T1/E1-modulerna innehåller en inbyggd Cisco Packet Voice Digital Signal Processor Module 4 (PVDM4)-plats, som kräver en fjärde generationens PVDM4-modul. En PVDM4 på T1/E1-modulen är nödvändig för röstfunktionerna. PVDM4 ger också ekodämpning med upp till 128 ms ekosvanslängd för krävande nätverksförhållanden.



Egenskaper

Grundläggande T1/E1-data
MFT-versionerna (multiflex trunk) fungerar som WIC:ar med stöd för T1, fraktionerad T1, E1 och fraktionerad E1. För att förenkla fjärrhanteringen integrerar dessa moduler en fullt hanterad DSU/CSU för T1-distributioner och en fullt hanterad DSU för E1-distributioner.

E1/G.703-data
Utöver det grundläggande stödet för T1/E1-data har CE1T1-versionerna även stöd för strukturerade G.703 med G.704-framing och ostrukturerade E1 (G.703)-applikationer.

T1/E1 paketröst
Alla moduler stöder paketrösttillämpningar genom att tillhandahålla T1-, fraktionerad T1-, E1- och fraktionerad E1-anslutningar till PBX (Private Branch Exchange) och centralkontor, vilket möjliggör tjänsterna och minskar röst- och faxavgifterna. Ytterligare en inbyggd PVDM4 krävs. Dessutom har varje NIM sin egen PVDM4, så att varje modul kan anslutas till en annan tjänsteleverantör utan begränsning till en enda klockdomän.

Blandad data och paketröst
Modulerna kan samtidigt stödja både data och röst, vilket minskar komplexiteten och antalet nätverkskomponenter och underlättar en smidig migrering till bandbreddseffektiv paketröst.

Blandad data- och paketröst med drop och insert
Du kan driftsätta alla moduler som T1/E1-multiplexrar med drop-and-insert och integrerade DSU:er/CSU:er, vilket minskar nätverkets komplexitet och kostnaden för centralportarna genom att effektivt kombinera TDM-röst (PBX), IP-röst och data på samma trunkar.



Teknisk specifikation

Typ av enhet	Expansionsmodul
Formfaktor	Insticksmodul

Portar	T1/E1 x 2
Anslutningsteknik	Kabelansluten
Dataöverföringshastighet	2.048 Mbps
Protokoll för administration på distans	SNMP, Telnet
Linjehastighet	T-1/E-1
Linjekodningsformat	AMI, B8ZS, HDB3
Statusindikatorer	Bärvågsdetektering, alarm
Funktioner	Inbyggd CSU/DSU

Gränssnitt	2 x T1/E1

Standarder som följs	CISPR 22 klass A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, EN55022 klass A, UL 60950, EN50082-1, EN 61000-4-2, EN 61000-4-3, AS/NZ 3548 Class A, ICES-003 klass A, EN 61000-6-2, FCC CFR47 Part 15, IEC 60950-1, EN 60950-1, AS/NZS 60950, GR-1089-CORE, CAN/CSA C22.2 No. 60950, VCCI Class A, GR-63-CORE
Typ av prissättning	Rekonditionerad

Bredd	8.89 cm
Djup	18.39 cm
Höjd	3.18 cm
Vikt	191 g

Min temperatur vid drift	0 °C
Max temperatur vid drift	50 °C
Luftfuktighet vid drift	10 - 85 % (icke-kondenserande)

Designat för	Cisco 4451-X Integrated Services Router, 4451-X Integrated Services Router Security Bundle, 4451-X Integrated Services Router Voice and Video Bundle, 4451-X Integrated Services Router Voice Security Bundle
