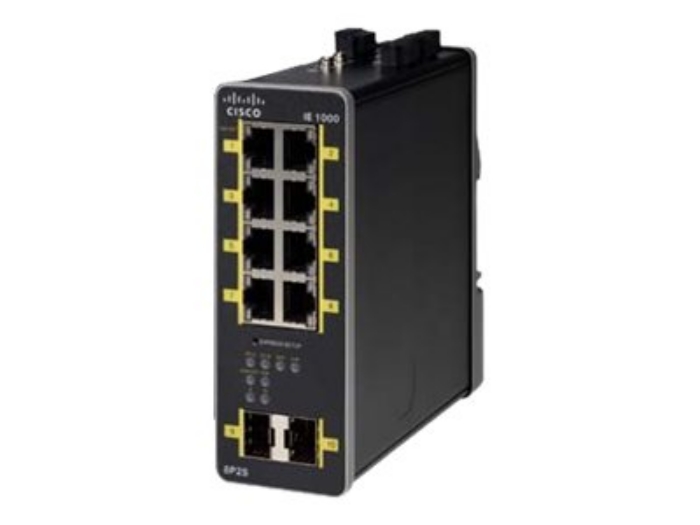

Produktbeskrivning

Cisco Industrial Ethernet (IE) 1000 Series Switches är kompakta och robusta switchar som riktar sig till användare av operativ teknik (OT) med begränsad IT-nätverkskunskap. IE 1000 Series-switcharna gör det enkelt att gå från en gammal fabrik till en digital lösning. För maskinbyggare och M2M-lösningar (maskin-till-maskin) är IE 1000 en attraktiv instegsprodukt i form av en GUI-baserad, lätthanterad switch. IE 1000 passar bra för platser med tuffa temperaturer och små utrymmen, och är PoE-kompatibel (Power over Ethernet) med och utan IT-hantering.

IE 1000 är idealisk för industriella Ethernet-applikationer där det krävs små och lätthanterliga härdade produkter, inklusive fabriksautomation, intelligenta transportsystem, stadsövervakningsprogram, byggnadsautomation etc. Switcharna i Cisco IE 1000-serien kompletterar den nuvarande portföljen med industriella Ethernet-switchar från Cisco, till exempel de hanterade switcharna i Cisco IE 2000-, IE 3000-, IE 4000- och IE 5000-serien.

IE 1000 kan enkelt installeras i ditt nätverk. Genom en användarvänlig webbenhetshanterare ger IE 1000 enkel out-of-the-box-konfiguration och förenklad operativ hanterbarhet för att leverera avancerade och säkra multiservices över industriella nätverk.



Egenskaper

● Enkel integration: IP-discovery med nolltouch eller DHCP (Dynamic Host Configuration Protocol)-IP-adressering och enkel GUI-baserad webbhantering
● Snabb starttid: Startar 30 sekunder efter kallstart
● Hanterbarhet: Webbaserat GUI-gränssnitt samt diagnostik- och analysalternativ via SNMP (Simple Network Management Protocol) och syslog
● Säkerhet: säker åtkomst, portsäkerhet
● Minimera datalast: VLAN aware, Internet Group Management Protocol (IGMP) och DHCP snooping för att filtrera oönskade data
● Lätthanterad: Spanning-tree-protokoll (STP), Link Layer Discovery Protocol (LLDP), Cisco Discovery Protocol aware
● Gigabit upplänkning: Två fiberoptiska SFP-baserade. uplink för upp till 80 km (50 miles) länkar
● Redundanta spänningsmatningar, stöd för larmreläer och DIN-skenmontering
● Industriell miljööverensstämmelse och certifieringar



Teknisk specifikation

Typ av enhet	Switch - 10 portar - Administrerad
Modell	DIN-skenmonterbar
Undertyp	Gigabit Ethernet
Portar	8 x 10/100/1000 (PoE+) + 2 x 1000Base-X SFP (upplänk)
PoE (Power Over Ethernet)	PoE+
Nätverksprotokoll	IGMPv2, IGMP
Protokoll för administration på distans	SNMP 2, SNMP, RMON, SNMP 3, HTTP, SSH
Verifieringsmetod	Secure Shell (SSH), RADIUS
Funktioner	DHCP-stöd, BOOTP-stöd, IGMP snooping, Syslog-stöd, fullt duplexläge, stöd för STP (Spanning Tree Protocol), stöd för MSTP (Multiple Spanning Tree Protocol), DHCP-snooping, DHCP-server, statiskt IP-läge, LLDP-support, Port Security, Management Information Base (MIB), Class of Service (CoS), stöd för DiffServ Code Point (DSCP), Bridge protocol data unit (BPDU), Internet Control Message Protocol (ICMP), Management Information Base (MIB) II
Standarder som följs	IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3af, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1s, IEEE 802.1ab (LLDP), IEEE 802.3at
RAM	128 MB
Flash-minne	160 MB

Gränssnitt	8 x 1000Base-T RJ-45 2 x 1000Base-X SFP

Nätspänning	Likström 48 - 54 V
Energiförbrukning vid drift	205.2 Watt

MTBF (genomsnittstid mellan fel)

374,052 timmar

Standarder som följs

CISPR 22 klass A, EN55022, NOM, CB, EMC, ICES-003 klass A, RoHS, IEC 60068-2-30, KCC, WEEE, IEC 60068-2-27, IEC 60068-2-6, ANATEL, EN 61131-2, EN 61326-1, IEC 60068-2-64, IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-14, CEM, EMI, IP30, IEC 60068-2-56, VCCI Class A, EN 50581, EAC, China RoHS, RCM, AS/NZS CISPR22:2004 Class A, NOM-001-SCFI-1993, CISPR 11 class A, ANSI/ISA.12.12.01 Class I Division 2 Groups ABCD, IEC60950-1, IEC 60068-2-3, FCC CFR47 Part 15 A, UL/CSA60950-1, UL/CSA/IEC/EN 61010-2-201, EN 55016-1-1 Class A, EN 55016-1-4 Class A, EN 55016-2-3 Class A, AS/NZS CISPR 24, NAL, IEC/EN/EN61000-4-2, IEC/EN 61000-4-3, IEC/EN 61000-4-4, IEC/EN 61000-4-5, IEC/EN 61000-4-6, IEC/EN 61000-4-8, IEC/EN 61000-4-9, IEC/EN 61000-4-29, IEC 60068-2-47, IEC/EN 61000-6-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4

Bredd	13.4 cm
Djup	4.57 cm
Höjd	12.7 cm
Vikt	840 g

Min temperatur vid drift	-40 °C
Max temperatur vid drift	70 °C
Luftfuktighet vid drift	5 - 95 % (icke-kondenserande)
Min temperatur vid förvaring	-40 °C
Max temperatur vid förvaring	85 °C
Luftfuktighet vid lagring	5 - 95 % (icke-kondenserande)
