Produktbeskrivning

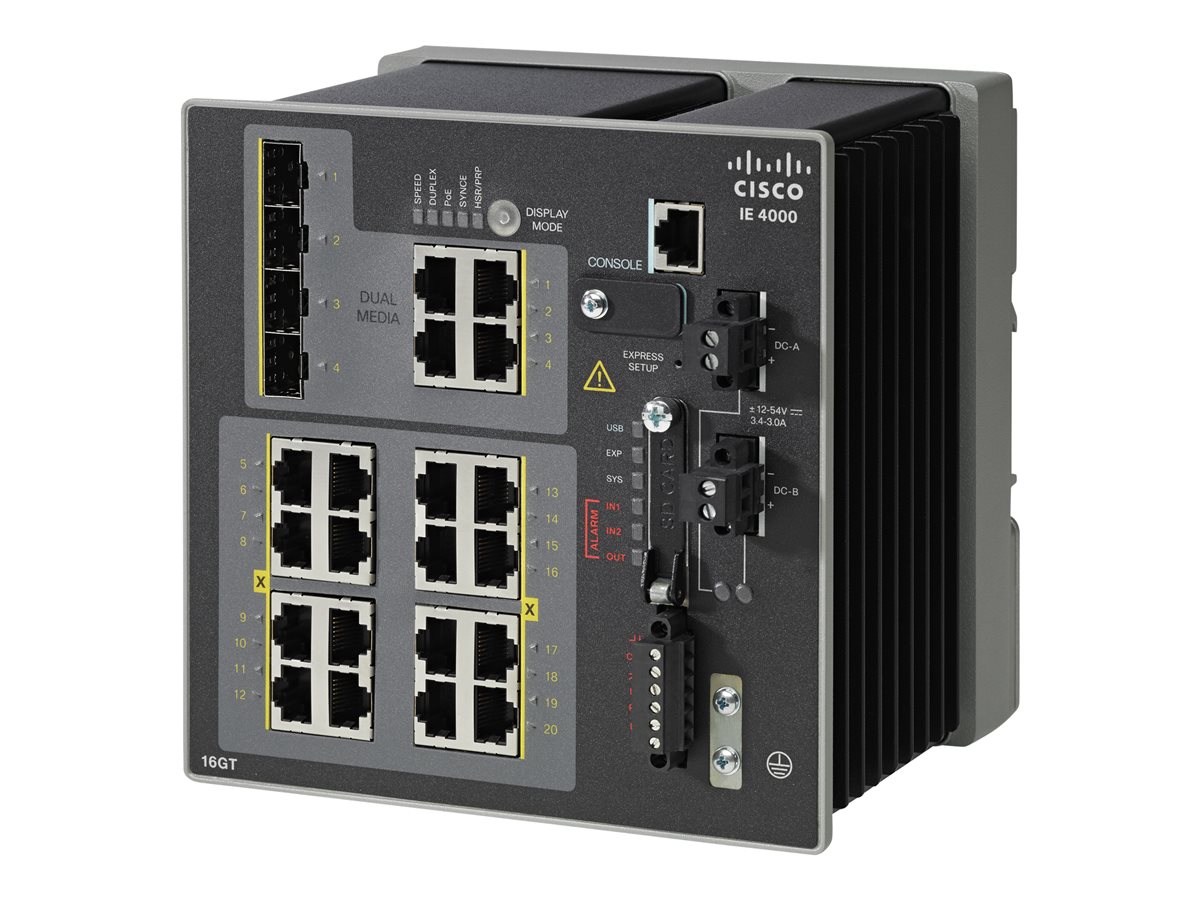

Cisco Industrial Ethernet (IE) 4000-serien ger överlägsen switchning med hög bandbredd och beprövade Cisco IOS Software-baserade routningsfunktioner för industriella miljöer. IE 4000-serien ger mycket säker åtkomst och branschledande konvergens med hjälp av Cisco Resilient Ethernet Protocol (REP) och är byggd för att klara extrema miljöer samtidigt som den uppfyller övergripande krav på IT-nätverksdesign, efterlevnad och prestanda.

IE 4000-serien är idealisk för industriella Ethernet-tillämpningar där härdade produkter krävs, inklusive fabriksautomation, energi- och processkontroll, intelligenta transportsystem (ITS), olje- och gasfält, stadsövervakningsprogram och gruvdrift. Med förbättrad övergripande prestanda, större bandbredd, en rikare uppsättning funktioner och förbättrad hårdvara kompletterar Cisco IE 4000-serien den nuvarande portföljen för industriellt Ethernet med relaterade Cisco-industriswitchar, som Cisco IE 2000 och IE 3000.

Cisco IE 4000 kan enkelt installeras i ditt nätverk. Genom en användarvänlig webbenhetshanterare ger Cisco IE 4000 enkel out-of-the-box-konfiguration och förenklad operativ hanterbarhet för att leverera avancerad säkerhet, data, video och rösttjänster över industriella nätverk.



Egenskaper

Robust industriell design
Den är konstruerad för tuffa miljöer och temperaturintervall (-40 till 70 C). Den är härdad för vibrationer, stötar och överspänningar samt ljudimmunitet. Den har en motståndskraftig dubbel ringdesign via 4x Gigabit Ethernet uplink-portar och uppfyller branschspecifikationer för automation, ITS och transformatorstationer. Den förbättrar också drifttid, prestanda och säkerhet för industriella system och utrustning. Den är utrustad med en kompakt, PLC-kompatibel (Programmable Logic Control) formfaktor för DIN-skena som är idealisk för industriell driftsättning.

Användarvänlig GUI-enhetshanterare
Enkel konfiguration och övervakning via en webbläsare. Det eliminerar också behovet av mer komplexa terminalemuleringsprogram.

SwapDrive: "Zero-Config"-utbyte
Den har ett enkelt switchbyte i händelse av fel. Det bidrar till att säkerställa snabb återhämtning.

Industriell strömförsörjning över Ethernet (PoE) med hög densitet
Minskar komplexiteten med en kabel för både anslutning och strömförsörjning. Det minskar kostnaderna genom färre kablar, distributionspaneler och brytare. Det skapar också utrymme och minskar värmeavledningen. PoE-enheter som är färdiga att använda, t.ex. IP-telefoner och trådlösa åtkomstpunkter.

Switch för Ethernet med full Gigabit
Den ansluter den trådlösa åtkomstpunkten (802.11n och 802.11ac), möjliggör HD IP-kameror och PLC (Programmable Logic Control), möjliggör SCADA-anslutning (Supervisory Control And Data Acquisition). Den introducerar också bandbreddskrävande applikationer inom industrin och levererar multipla ringar, redundant ringtopologi för nätverkskonfigurationer. Den utökar den geografiska skalbarheten där anslutning över längre avstånd krävs.



Innehåll i förpackning

● Cisco Industrial Ethernet 4000 Series
● 1 GB SD card



Teknisk specifikation

Typ av enhet	Switch - 20 portar - Administrerad
Modell	DIN-skenmonterbar
Undertyp	Gigabit Ethernet
Portar	16 x 10/100/1000 + 4 x kombinations-Gigabit SFP
Kapacitet	Virtuella gränssnitt (VLAN): 1000 IGMP-grupper: 1000
MAC Address Table Size	16K poster
Nätverksprotokoll	Statisk IPv4-routing
Protokoll för administration på distans	SNMP 1, SNMP 2, RMON 2, RMON, Telnet, SNMP 3, HTTP, SSH, CLI
Verifieringsmetod	RADIUS, TACACS+
Funktioner	NAT-stöd, BOOTP-stöd, flaktlos, VLAN-stöd, IGMP snooping, Syslog-stöd, Stöd för DiffServ, MAC-adressfiltrering, Broadcast Storm Control, stöd för IPv6, Multicast Storm Control, Unicast Storm Control, stöd för STP (Spanning Tree Protocol), stöd för snabbt trädspanningsprotokoll (RSTP), stöd för MSTP (Multiple Spanning Tree Protocol), DHCP-snooping, stöd för TFTP (Trivial File Transfer Protocol), Quality of Service (QoS), DHCP-server, Dynamic ARP Inspection (DAI), Bidirectional Forwarding Detection (BFD), Uni-Directional Link Detection (UDLD), DHCP-relä, Port Security, MAC Address Notification, Remote Switch Port Analyzer (RSPAN), NTP-tidssynkronisering, Class of Service (CoS), Precision Time Protocol (PTP), IGMP-filtrering, PROFINET v2, IP-källskydd, Flex Link-stöd, Resilient Ethernet Protocol (REP), SmartPort-teknologi, Parallel Redundancy Protocol (PRP)
Standarder som följs	IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.1s, IEEE 802.3ah, IEEE 802.1ag, IEEE 802.1ab (LLDP), IEEE 1588v2, IEEE 1613
RAM	512 MB
Flash-minne	128 MB

Gränssnitt	16 x 1000Base-T RJ-45 4 x 1000Base-T RJ-45 upplänk 4 x SFP upplänk 1 x mini-USB Type B 1 x konsol RJ-45
Expansionskortplatser	1 (totalt)/ 0 (ledig) x SD-minneskort

Nätspänning	DC 9.6 - 60 V
Elektrisk ström erfordras	4.3 A
Energiförbrukning vid drift	40 Watt

Inkluderade tillbehör	1 GB SD card
MTBF (genomsnittstid mellan fel)	588,630 timmar
Standarder som följs	CISPR 22 klass A, BSMI CNS 13438 Class A, CISPR 24, EN55024, CB, EN 61000-6-1, EN 61000-4-4, EN 61000-4-2, EN 61000-4-3, EN 61000-4-6, ICES-003 klass A, EN 61000-4-5, EN 61000-6-2, EN 61000-4-11, RoHS, EN 61000-4-8, EN 61000-6-4, IEC 60068-2-30, IEC 60068-2-27, IEC 60068-2-6, UL 508, IEC 60529 IP30, CSA 22.2 No. 142, EN 61131-2, IEC 60068-2-64, EN 61000-4-9, EN 61000-4-29, IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-14, IEC 60068-2-52, IEC 60068-2-60, EN 50121-4, NOM-019-SCFI-1998, VCCI Class A, KN22, China RoHS, EN 50121-3-2, EN 61326, IEC 61163, CISPR 11 class A, EN 61000-4-18, IEC 61850-3, IEC/UL/CSA/EN 60950-1, IEC 60068-2-3, EN 61373, ISO 9223, EN 55022 Class A, EN 50155
TAA-kompatibel	Ja

Medföljande programvara	Cisco IOS LAN Base

Bredd	15.54 cm
Djup	12.92 cm
Höjd	15.54 cm
Vikt	2.88 kg

Service och support	Begränsad garanti - utbyte av delar i förväg - 5 år - svarstid: 10 dagar

Min temperatur vid drift	-40 °C
Max temperatur vid drift	75 °C
Luftfuktighet vid drift	5 - 95 % (icke-kondenserande)
Min temperatur vid förvaring	-40 °C
Max temperatur vid förvaring	85 °C
