Produktbeskrivning

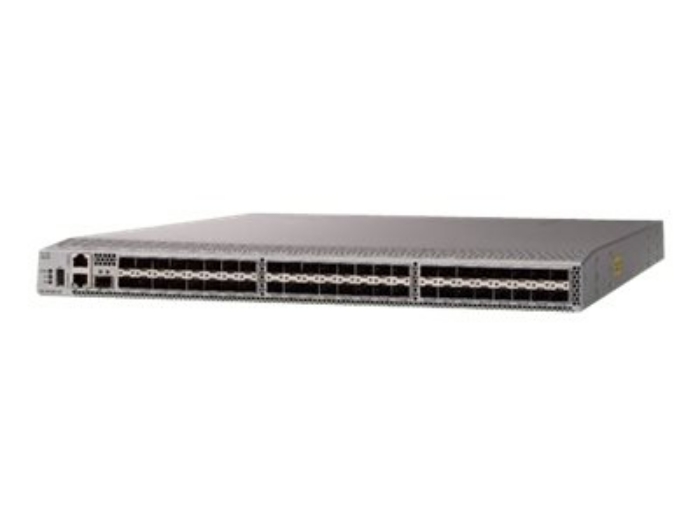

Nästa generations Cisco MDS 9148T 32-Gbps 48-Port Fiber Channel Switch ger höghastighets Fiber Channel-anslutning för All-Flash arrayer. Denna switch erbjuder toppmoderna analys- och telemetrifunktioner inbyggda i nästa generations ASIC-plattform (Application-Specific Integrated Circuit). Switchen möjliggör sömlös övergång till FC-NVMe-arbetsbelastningar (Fiber Channel Non-Volatile Memory Express) närhelst de är tillgängliga utan någon hårdvaruuppgradering i SAN. Den gör det möjligt för små, medelstora och stora företag som snabbt implementerar molnbaserade applikationer med extremt täta virtualiserade servrar att dra nytta av fördelarna med större bandbredd, skalbarhet och konsolidering. Några av de viktigaste fördelarna för ett småskaligt SAN (Storage Area Network) är automatisk zonindelning, vidarebefordran utan blockering och mindre portgrupper med 16 portar. Fördelarna med ett medelstort till stort SAN inkluderar högre skalbarhet för kontrollplansfunktioner för Fiber Channel, virtuella SAN, fabric login (FLOGI), enhetsalias och namnserverskala, 48 portar med 32 Gbps icke-övertecknade portar med linjehastighet, dubbelriktat luftflöde och en FC-NVMe-förberedd SAN-switch med fast form med förbättrade buffert-till-buffer (B2B) krediter som ansluter både lagring och värdportar och Fiber Channel-länkkryptering. Storskaliga SAN-arkitekturer byggda med SAN Core Directors kan utöka 32-Gbps-anslutningen till serverracken med hjälp av dessa switchar i antingen switch-läge eller NPV-läge (Network Port Virtualization). Dessutom har switchen stöd för förbättrade diagnostikfunktioner som ISL (Inter-Switch Link) och HBA (Host-Bus-Adapter), diagnostikparameterläsning, länkkabelbeacon och avancerade tillförlitlighetsfunktioner som FEC (Forward Error Correction) med HBA-portar.



Egenskaper

Hög prestanda
MDS 9148T-arkitekturen, med centraliserad icke-blockerande arbitrering, ger konsekvent 32-Gbps prestanda med låg latens under alla trafikförhållanden för varje Fiber Channel-port på switchen.

Besparingar i kapitalutgifter (CapEx)
32-Gbps-portarna gör att användarna kan distribuera dem med befintliga 16- eller 8-Gbps-transceivrar, vilket ger investeringsskydd med möjlighet att uppgradera till 32-Gbps-transceivrar och adaptrar när det behövs.

Hög tillgänglighet
MDS 9148T-switchar fortsätter att ge samma enastående tillgänglighet och tillförlitlighet som den tidigare generationen av Cisco MDS 9000 Family-switchar genom att tillhandahålla redundans på alla viktiga komponenter som strömförsörjning och fläkt. Dubbla nätaggregat underlättar också redundanta elnät. Dessutom kan portchannel-länkmedlemmar stripas över de tre portgrupperna med 16 portar, vilket ger ytterligare hög tillgänglighet.

Tillförlitlighet
Som en del av standardspecifikationen för 32-Gbps Fiber Channel tillhandahåller Cisco FEC mellan switchportar och HBA-portar på alla fasta 32-Gbps Fiber Channel-switchar. Denna funktion hjälper till att säkerställa att eventuella fel som introduceras under flygningen korrigeras innan de når enhetssidan. Dessutom utökar Cisco BBSCN (Buffer-to-Buffer State Change Notification) och buffer-to-buffer credit recovery, som stöds på alla Cisco-switchar mellan ISL-portar, till fabric-portarna som är anslutna till alla slutenheter. Med tiden kan korruption av mottagarklar-meddelanden, så kallade R RDY-primitiver, leda till förlust av krediter, vilket i slutändan kan få en länk att sluta sända i en riktning. Kreditåterställning buffert-till-buffert gör det möjligt för två anslutna portar att upptäcka och korrigera denna situation.

Tillväxt i små steg
MDS 9148T Fiber Channel-switchen ger möjlighet att distribuera så få som tjugofyra 32-Gbps Fiber Channel-portar i instegsvarianten, som kan växa i steg om 8 portar till upp till 48 portar. Detta ger fyra möjliga konfigurationer med 24, 32, 40 och 48 portar.

Nästa generations ASIC
MDS 9148T Fiber Channel-switchen drivs av samma högpresterande 32-Gbps Cisco ASIC som driver Cisco MDS 32-Gbps Fiber Channel-produktportföljen.

Högre skalbarhet
Ökad fabric-skalbarhet ger mer flexibilitet för en mängd olika SAN-arkitekturer.

Telemetri
Fiber Channel och SCSI-headers (Small Computer System Interface) kan inspekteras utan behov av några externa avlyssningar eller apparater. De resulterande mätvärdena kan analyseras på switchen och även exporteras med en dedikerad SFP+-port (Small Form-Factor Pluggable Plus) på 1 eller 10 Gbps för telemetri- och analysändamål1.

Intelligenta tjänster
Auto-zone, Smart Zoning, slow-drain detection and isolation, Virtual SAN (VSAN) och Inter-VSAN routing (IVR) samt fabric-wide Quality of Service (QoS) möjliggör migration från SAN-öar till företagsomfattande lagringsnätverk. Trafikkryptering finns som tillval för att uppfylla stränga säkerhetskrav.

Sofistikerad diagnostik
MDS 9148T har intelligenta diagnostikverktyg som ISL-diagnostik, HBA-diagnostik, läsdiagnostikparametrar, SPAN (Switched Port Analyzer), integrerad Cisco Call Home-funktion och ett online Health Management System för ökad tillförlitlighet, snabbare problemlösning och lägre servicekostnader.

Medvetenhet om virtuella maskiner
MDS 9148T ger insyn i alla virtuella maskiner som har åtkomst till lagrings-LUN i fabric. Den här funktionen är tillgänglig via HBA som kan prioriteringsmärka VMID (Virtual Machine Identifier) på varje Fiber Channel-ram. Medvetenheten om virtuella maskiner kan utökas till intelligenta fabric-tjänster som analytics1 för att visualisera prestanda för varje flöde som härrör från varje virtuell maskin i fabric.

Programmerbart fabric
MDS 9148T har kraftfulla REST- (Representational State Transfer) och Cisco NX-API-funktioner som möjliggör flexibel och snabb programmering av verktyg för SAN.

Enkel hantering
Du kan provisionera, hantera, övervaka och felsöka MDS 9148T med hjälp av Cisco Data Center Network Manager (DCNM), som för närvarande hanterar hela serien av Cisco-datacenterprodukter.

Teknik för säker start och mot förfalskning
MDS 9148T använder inbyggd maskinvara som skyddar hela systemet från skadliga attacker genom att säkra åtkomsten till kritiska komponenter som bootloader, system image loader och Joint Test Action Group (JTAG)-gränssnitt.



Teknisk specifikation

Typ av enhet	Switch - 48 portar - Administrerad
Modell	Rackmonterbar 1U
Undertyp	Fibre Channel
Portar	24 x 32Gb Fibre Channel SFP+
Fibre Channel	FC-DA, FC-FLA, FC-FS, FC-GS-3, FC-GS-4, FC-MI, FC-PH, FC-PH-2, FC-PH-3, FC-PI, FC-PLDA, FC-SB-2, FC-SB-3, FC-SW-2, FC-SW-3, FC-Tape, FC-VI, FC-SP, FCP-4, FC-BB-2, FCP, FCP-2, FC-PI-2, FC-BB-5, FC-BB-3, FC-FS-2, FC-GS-5, FC-SW-4, FCP-3, FC-LS, FC-MI-2, FC-PI-4, FC-FS-3, FC-GS-6, FC-PI-3, FC-SW-5, FC-BB-4, FC-IFR, FAIS, FAIS-2, FC-PI-5, FC-LS-2, FC-SP-2, FC-SB-4, FC-DA-2, FC-MI-3, FC-MSQS, FC-BB-6, FC-SB-5, FC-FS-4, FC-SW-6, FC-GS-7, FC-PI-6, FC-LS-3
Nätverksprotokoll	VRRP
Protokoll för administration på distans	RMON, SNMP 3, HTTPS, SMI-S, SSH-2, CLI, SFTP
Krypteringsalgoritm	AES
Verifieringsmetod	RADIUS, TACACS+, Secure Shell v.2 (SSH2), LDAP
Funktioner	Syslog-stöd, stöd för ACL (Access Control List), stöd för avisering om ändrat registrerat tillstånd (RSCN), In-Service Software Upgrade (ISSU), Fabric Configuration Server (FCS), Role-Based Access Control (RBAC), TrustSec-support, Power-on self-test (POST), 4 fläktfack, Authentication, Authorization and Accounting (AAA), säker omstart, Switched Port Analyzer (SPAN), Embedded Event Manager (EEM), Anti-Counterfeit Technology, Online Health Management System (OHMS)
Statusindikatorer	System

Gränssnitt	24 x 32Gb Fibre Channel SFP+ 1 x 1000Base-T RJ-45 hantering 1 x 10GBase-X SFP+ hantering 1 x USB Type A 1 x seriell (RS-232) hantering 24 x SFP+ Ports on Demand

Nätdel	Intern strömförsörjning - hot-plug
Installerat antal	2
Max antal som stöds	2
Redundant ström	Ja
Effekt	650 Watt
Nätspänning	AC 120/230 V (50/60 Hz)
80 PLUS-certifiering	80 PLUS Platinum
Egenskaper	Utgående portsida

Inkluderade tillbehör	Tillbehörsset
Standarder som följs	CISPR 22 klass A, EN 60950, EN 61000-3-2, IEC 60950, EN 61000-3-3, EN55024, UL 60950, EN50082-1, EN 61000-6-1, AS/NZS 3260, EMC, ICES-003 klass A, EN 60825, AS/NZS 3548 klass A, IEC 60825, CAN/CSA C22.2 No. 60950, VCCI Class A, EN 55022 Class A, FCC CFR47 Part 15 A, 21 CFR 1040, TS001

Medföljande programvara	MDS 9148T Supervisor/Fabric-6, NX-OS Software Rel. 8.3(1)

Bredd	43.9 cm
Djup	56.6 cm
Höjd	4.37 cm
Vikt	8.5 kg

Service och support	Begränsad garanti - utbyte av delar i förväg - 1 år - svarstid: 10 dagar

Min temperatur vid drift	0 °C
Max temperatur vid drift	40 °C
Luftfuktighet vid drift	10 - 90 % (icke-kondenserade)
Min temperatur vid förvaring	-40 °C
Max temperatur vid förvaring	70 °C
Luftfuktighet vid lagring	10 - 95 % (icke-kondenserande)
