Produktbeskrivning

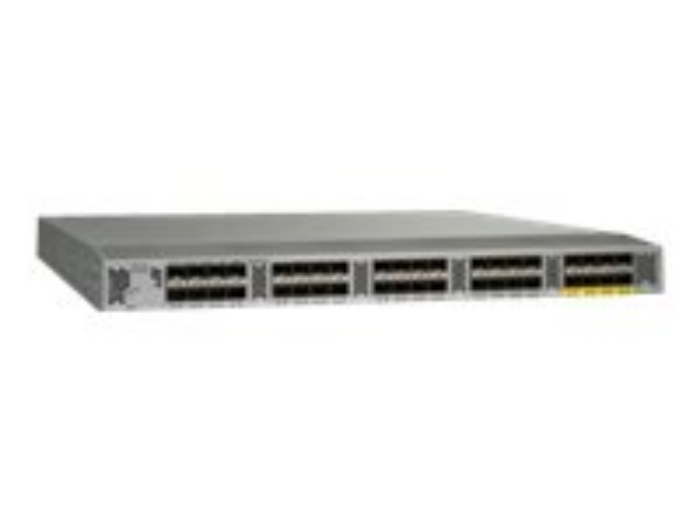

Cisco Nexus 2232PP 10GE fabric extender utökar Cisco Nexus 2000-serien fabric extenders produktlinje för att tillhandahålla en enhetlig serveråtkomstplattform över en rad 100 Megabit Ethernet, Gigabit Ethernet, 10 Gigabit Ethernet, unified fabric, rack och blade servermiljöer.

Cisco Nexus 2000-seriens fabric extenders fungerar som fjärrstyrda I/O-moduler för en överordnad switch i Cisco Nexus 5000-serien. Fabric extender är i princip en förlängning av den överordnade Cisco Nexus-switchens fabric, där fabric extender och den överordnade Cisco Nexus-switchen tillsammans bildar ett virtuellt modulsystem.

Cisco Nexus 2000-serien vidarebefordrar all trafik till den överordnade Cisco Nexus 5000-serien via 10 Gigabit Ethernet-upplänkar. Genom att skicka all trafik till den överordnade switchen kan trafiken formas enligt de policyer som fastställts på den överordnade Cisco Nexus 5000-serieswitch med en enda hanteringspunkt.



Egenskaper

● 32 10 Gigabit Ethernet och Fiber Channel over Ethernet (FCoE) serveråtkomstportar med SFP+ SR och LR optiska eller CX1 direktanslutna kopparförbindelser
● 8 10 Gigabit Ethernet- och FCoE-upplänkningsportar med SFP+ SR och LR optiska eller CX1 direktanslutna kopparförbindelser
● Cut-through-switching med låg latens, perfekt för 10 Gigabit Ethernet-server och pass-through-anslutning av bladservrar
● Host PortChannel och vPC (upp till 8 PortChannel-medlemmar per PortChannel, utan begränsning av antalet PortChannels)
● Mycket skalbart virtuellt modulsystem med upp till 384 10 Gigabit Ethernet- och FCoE-portar
● Front-to-back-kylning kompatibel med datacentrets hot-aisle- och cold-aisle-design, med alla switchportar på enhetens baksida i närheten av serverportarna
● Hårdvara som klarar kylning från baksida till framsida
● Dubbla redundanta nätaggregat ingår i standardkonfigurationen
● Alla komponenter som användaren kan utföra service på är åtkomliga från frontpanelen
● Maskinvara som klarar Gigabit Ethernet på alla portar
● Fungerar som en fjärrstyrd I/O-modul och utökar switchstrukturen för Cisco Nexus 5010- och 5020-switchar
● Kan blandas och matchas med olika typer av Cisco Nexus 2000 Series Fabric Extenders till samma överordnade switch för att stödja olika typer av anslutningsmöjligheter
● Zero-touch provisioning, inklusive konfiguration och uppgradering



Teknisk specifikation

Typ av enhet	Expansionsmodul - 32 portar
Formfaktor	Kan monteras i rack

Anslutningsteknik	Kabelansluten
Datalänkprotokoll	10 Gigabit Ethernet, FCoE (Fibre Channel over Ethernet)
Tillbehörsportar	8 x SFP+ (uplink)
Nätverks/transportprotokoll	TCP/IP, UDP/IP, ICMP/IP
Protokoll för administration på distans	SNMP 1, SNMP 2, RMON, SNMP 3
Statusindikatorer	Portstatus, strömförsörjning, system
Funktioner	Flödeskontroll, uplink, auto-negotiation, VLAN-stöd, IGMP snooping, Syslog-stöd, WRR-köer (Weighted Round Robin), stöd för STP (Spanning Tree Protocol), stöd för ACL (Access Control List), Quality of Service (QoS), Jumbo Frames-support
Standarder som följs	IEEE 802.3, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1x, IEEE 802.3ae

Expansionskortplatser	40 (totalt)/ 40 (ledig) x SFP+

Standarder som följs	CISPR 22 klass A, BSMI CNS 13438 Class A, EN 61000-3-2, VCCI klass A ITE, EN 61000-3-3, EN55024, EN55022 klass A, EN50082-1, EN 61000-6-1, AS/NZS 60950-1, ICES-003 klass A, RoHS, UL 60950-1, IEC 60950-1, EN 60950-1, EN 300 386

Nätdel	Nätaggregat - hot-plug/redundant - insticksmodul
Nätspänning	AC 120/230 V (50/60 Hz)
Energiförbrukning vid drift	270 Watt

Bredd	43.9 cm
Djup	45 cm
Höjd	4.4 cm
Vikt	8.3 kg

Service och support	Begränsad garanti - utbyte - 1 år

Min temperatur vid drift	0 °C
Max temperatur vid drift	40 °C
Luftfuktighet vid drift	5 - 95%
