Produktbeskrivning

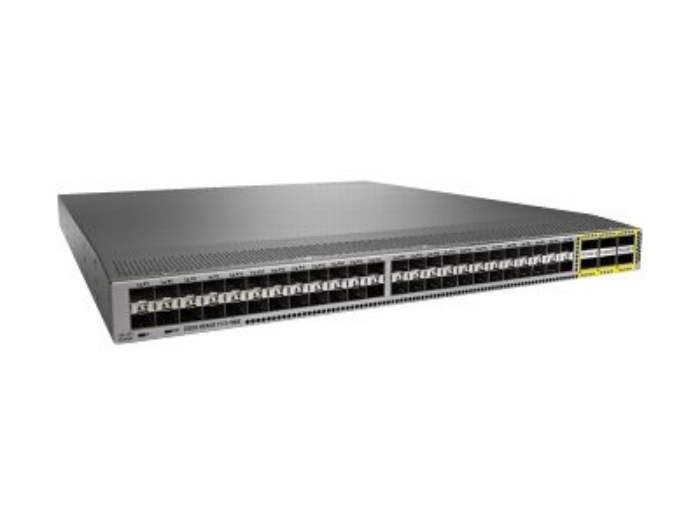

Cisco Nexus 3172PQ-switchen är en tät, högpresterande Layer 2- och 3-switch med 10 och 40 Gbps som ingår i Cisco Nexus 3100-switcharna. Nexus 3100-switchen är en switch i Cisco Nexus 3000-serien och erbjuder förbättrad portdensitet, skalbarhet och funktioner jämfört med den första generationens switchar. Den stöder både framåtriktade och omvända luftflödesscheman med AC- och DC-strömingångar. Cisco Nexus 3172PQ är väl lämpad för datacenter som behöver en kostnadseffektiv och strömsnål Layer 2- och 3-top-of-rack (ToR)-växel för linjehastighet.

Cisco Nexus 3172PQ är en 10-Gbps förbättrad SFP+-baserad (Small Form-Factor Pluggable) ToR-switch med 48 SFP+-portar och 6 QSFP+-portar (Quad SFP+). Varje SFP+-port kan användas i 100 Mbps, 1 Gbps eller 10 Gbps-läge och varje QSFP+-port kan användas i inbyggt 40 Gbps- eller 4 x 10 Gbps-läge. Denna switch är en äkta phy-less switch som är optimerad för låg latens och låg strömförbrukning.



Egenskaper

Layer 2- och 3-switchning med trådhastighet på alla 72 10 Gigabit Ethernet-portar
Cisco Nexus 3172PQ ger Layer 2- och 3-switchning på upp till 1,4 terabit per sekund (Tbps) och upp till 1 miljard paket per sekund (Bpps) i en kompakt 1RU-formfaktor.

Hög tillgänglighet
Virtual PortChannel (vPC)-teknik ger Layer 2 multipathing genom eliminering av spanning tree-protokoll och möjliggör fullt utnyttjad bisektionell bandbredd och förenklade Layer 2-logiska topologier utan att behöva ändra befintliga hanterings- och driftsättningsmodeller. ECMP-routning (64-way equal-cost multipath) gör det möjligt att använda fat-tree-design på lager 3 och ger organisationer möjlighet att förhindra flaskhalsar i nätverket, öka motståndskraften och lägga till kapacitet med få störningar i nätverket.

Hög prestanda
Cisco Nexus 3172PQ levererar ultralåg nominell latens, vilket gör att kunderna kan implementera högpresterande infrastruktur för arbetsbelastningar inom högfrekvent handel (HFT). Specialbyggd på operativsystemet Cisco NX-OS med omfattande, beprövade innovationer PowerOn Auto Provisioning (POAP) möjliggör beröringsfri uppstart och konfiguration av switchen, vilket drastiskt minskar provisioneringstiden. Cisco Embedded Event Manager (EEM) och Python-skript möjliggör automatisering och fjärrstyrning i datacentret. Avancerad buffertövervakning rapporterar buffertanvändning i realtid per port och per kö, vilket gör det möjligt för organisationer att övervaka trafikutbrott och applikationstrafikmönster. Ethanalyzer är en inbyggd paketanalysator för övervakning och felsökning av trafik på kontrollplanen och baseras på den populära protokollanalysatorn Wireshark med öppen källkod.



Teknisk specifikation

Typ av enhet	Switch - 72 portar - L3 - Administrerad
Modell	Rackmonterbar 1U
Undertyp	10 Gigabit Ethernet
Portar	48 x SFP+ + 6 x QSFP+
Prestanda	Växlingskapacitet: 1.4 Tbps
Kapacitet	Virtuella gränssnitt (VLAN): 4096 Multiple Spanning Tree Protocol-instanser: 64 Rapid Spanning Tree Protocol-instanser: 512 MAC-adresser: 288000
Jumbo Frame-support	9216 byte
Nätverksprotokoll	RIP-2, EIGRP, VRRP, OSPFv2, PIM-SM, statisk IP-routing, PIM-SSM, MSDP, PBR (policy-based routing)
Protokoll för administration på distans	SNMP 1, SNMP 2, RMON, Telnet, SNMP 3, SSH-2, CLI
Krypteringsalgoritm	AES
Verifieringsmetod	RADIUS, TACACS+, Secure Shell v.2 (SSH2)
Funktioner	VLAN-stöd, Syslog-stöd, WRR-kö (Weighted Round Robin), Broadcast Storm Control, Multicast Storm Control, Unicast Storm Control, Weighted Random Early Detection (WRED), stöd för RSTP (Rapid Spanning Tree Protocol), stöd för MSTP (Multiple Spanning Tree Protocol), DHCP-snooping, stöd för Access Control List (ACL), Quality of Service (QoS), RADIUS-stöd, EIGRP Stub Routing, Equal-Cost Multipath (ECMP), Unicast Reverse Path Forwarding (URPF), Uni-Directional Link Detection (UDLD), LACP-support, LLDP-support, HSRP-support (Hot Standby Router Protocol), redundanta snabbutbytbara fläktar, vPC-teknik (Virtual PortChannel)
Standarder som följs	IEEE 802.3z, IEEE 802.1D, IEEE 802.1Q, IEEE 802.1p, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.3ae, IEEE 802.1s, IEEE 802.1ab (LLDP), IEEE 802.3ba

Gränssnitt	48 x 10GBase-X SFP+ 6 x 40 Gbit LAN QSFP+ 1 x 1000Base-T RJ-45 hantering 1 x seriell (RS-232) 1 x USB

Nätdel	Intern strömförsörjning (ej installerad) - hot-plug
Max antal som stöds	2
Redundant ström	Tillval

Standarder som följs	CISPR 22 klass A, BSMI CNS 13438 Class A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, EN55022 klass A, AS/NZS 60950-1, ICES-003 klass A, RoHS, UL 60950-1 Second Edition, FCC CFR47, CSA C22.2 No. 60950-1 Second Edition, EN 60950-1 Second Edition, IEC 60950-1 Second Edition, VCCI Class A, KN24, GB 49493, KN22 Class A, EN 300386

Medföljande programvara	Cisco NX-OS Layer 3 Base Services

Bredd	43.9 cm
Djup	50.5 cm
Höjd	4.4 cm
Vikt	9.3 kg

Min temperatur vid drift	0 °C
Max temperatur vid drift	40 °C
Luftfuktighet vid drift	10 - 85 % (icke-kondenserande)
Min temperatur vid förvaring	-40 °C
Max temperatur vid förvaring	70 °C
Luftfuktighet vid lagring	5 - 95 % (icke-kondenserande)
