Produktbeskrivning

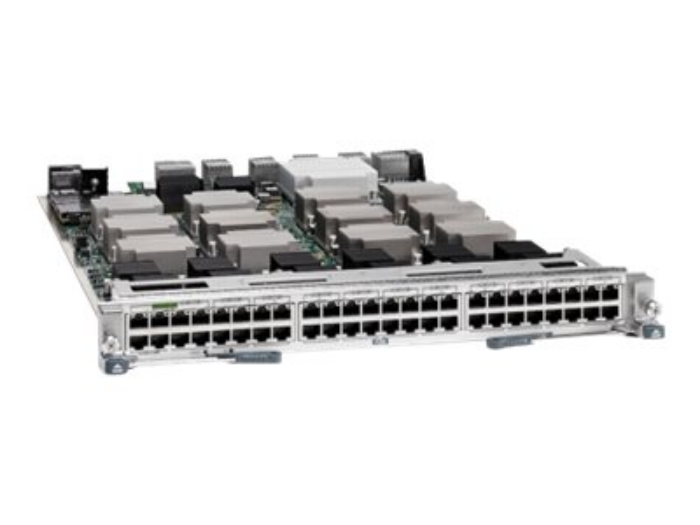

Cisco Nexus 7000 Enhanced F2-Series 48-Port 1 och 10GBASE-T Ethernet Copper Module (kallas Cisco Nexus 7000 F2e Copper Module i detta dokument) erbjuder enastående flexibilitet och wire-rate-prestanda på varje port. Modulen möjliggör driftsättning av skalbara datacenterarkitekturer med hög densitet och låg latens, baserade på IEEE 802.3an-standarden, mest känd som 10GBASE-T.
Switcharna i Cisco Nexus 7000-serien utgör grunden för Cisco Unified Fabric. De är en modulär produktlinje i datacenterklass som är utformad för mycket skalbara 10 Gigabit Ethernet-nätverk. Fabric-arkitekturen skalar bortom 15 terabit per sekund (Tbps) och är utformad för att stödja framtida 40 och 100 Gigabit Ethernet-gränssnitt. För att uppfylla kraven i de mest uppdragskritiska nätverksmiljöerna levererar switcharna kontinuerlig systemdrift och virtualiserade tjänster. Cisco Nexus 7000-serien drivs av det beprövade operativsystemet Cisco NX-OS Software, med förbättrade funktioner för att leverera systemuppgraderingar i realtid med exceptionell hanterbarhet och servicevänlighet. Den innovativa Unified Fabric-designen är specialbyggd för att stödja konsolidering av IP- och lagringsnätverk i ett enda förlustfritt Ethernet-fiber.
Egenskaper
Stöd för 1 och 10 Gigabit EthernetVarje port kan användas med 1 eller 10GBASE-T Ethernet-hastighet, vilket gör att IT-avdelningar kan migrera till 10GBASE-T för sin serveranslutning i enlighet med de unika kraven i deras nätverk.
Omfattande lager 2- och lager 3-funktionerDen omfattande uppsättningen Layer 2- och Layer 3-funktioner gör den här modulen utmärkt för datacenternätverk.
Kontext för virtuella enheter (VDC)Cisco VDC-funktionen gör det möjligt att virtualisera en enskild fysisk enhet i en eller flera logiska enheter. Var och en av de tillhandahållna logiska enheterna konfigureras och hanteras som om den vore en separat fysisk enhet.
Cisco FabricPath-teknik baserad på IETF TRILLCisco FabricPath använder routningsprinciper i dataplanet och kontrollplanet för att ge tillförlitlighet och skalbarhet till transparent bryggning samtidigt som flexibiliteten och användarvänligheten bibehålls.
Effektiv energianvändningStrömförbrukningen är exceptionellt låg, vanligtvis mindre än 9 W per port. Genom att aktivera Energy-Efficient Ethernet kan organisationer uppnå ytterligare 15 % lägre energiförbrukning i typiska konfigurationer.
Virtual output queuing (VOQ) med centraliserad arbitreringDen här funktionen ger rättvisa när en eller flera destinationer är överbelastade och stöd för förlustfri unified fabric.
Lastdelning över alla fabric-modulerGenom designen med hög tillgänglighet delas bandbredden över alla fabric-moduler samtidigt för optimal prestanda.
Online insättning och borttagning (OIR)Hot insertion och removal stöds för kontinuerlig systemdrift.
Lysdiod för identifiering (ID)Med hjälp av signalfunktionen kan administratörer tydligt identifiera modulen för ett serviceförhållande; portar på I/O-modulen kan också skicka signaler.
Teknisk specifikation
Allmänt
Typ av enhet | Switch - 48 portar - L3 |
Modell | Insticksmodul |
Undertyp | 10 Gigabit Ethernet |
Portar | 48 x 1000/10000 |
Prestanda | Avsändningsprestanda: 720 Mpps |
Kapacitet | Virtuella gränssnitt (VLAN): 4096 IPv4-routingtabellposter: 32768 IPv6-routingtabellposter: 16384 ACL: 16384 Principer: 1024 Intilliggande poster: 16384 |
MAC Address Table Size | 16K poster |
Jumbo Frame-support | 9216 byte |
Funktioner | Stöd för IPv6, stöd för byte av datacenterbrygga (DCBX), prioritetsbaserad flödeskontroll, utökat överföringsval, stöd för ACL (Access Control List), Quality of Service (QoS), Jumbo Frames-support, IPv4-support, Deficit Weighted Round Robin (DWRR) |
Standarder som följs | IEEE 802.1ae, IEEE 802.3an, IEEE 802.3az |
Statusindikatorer | Status, länk/akvititet |
Expansion/Anslutning
Gränssnitt | 48 x 10Gb Ethernet / 1Gb Ethernet - RJ-45 |
Diverse
Standarder som följs | NEBS nivå 3, ETSI, CISPR 22 klass A, BSMI CNS 13438 Class A, CISPR 24, EN 61000-3-2, ICES-003, VCCI klass A ITE, EN55024, EN55022 klass A, EN50082-1, AS/NZS 60950-1, EMC, UL 60950-1 Second Edition, FCC Part 15 A, EN 300 386 |
Dimensioner och vikt
Bredd | 38.9 cm |
Djup | 55.6 cm |
Höjd | 4.4 cm |
Vikt | 6.3 kg |
Tillverkarens garanti
Service och support | Begränsad garanti - 1 år |
Miljöparametrar
Min temperatur vid drift | 0 °C |
Max temperatur vid drift | 50 °C |
Luftfuktighet vid drift | 5 - 90 % (icke-kondenserande) |
Min temperatur vid förvaring | -40 °C |
Max temperatur vid förvaring | 70 °C |
Luftfuktighet vid lagring | 5 - 95 % (icke-kondenserande) |
