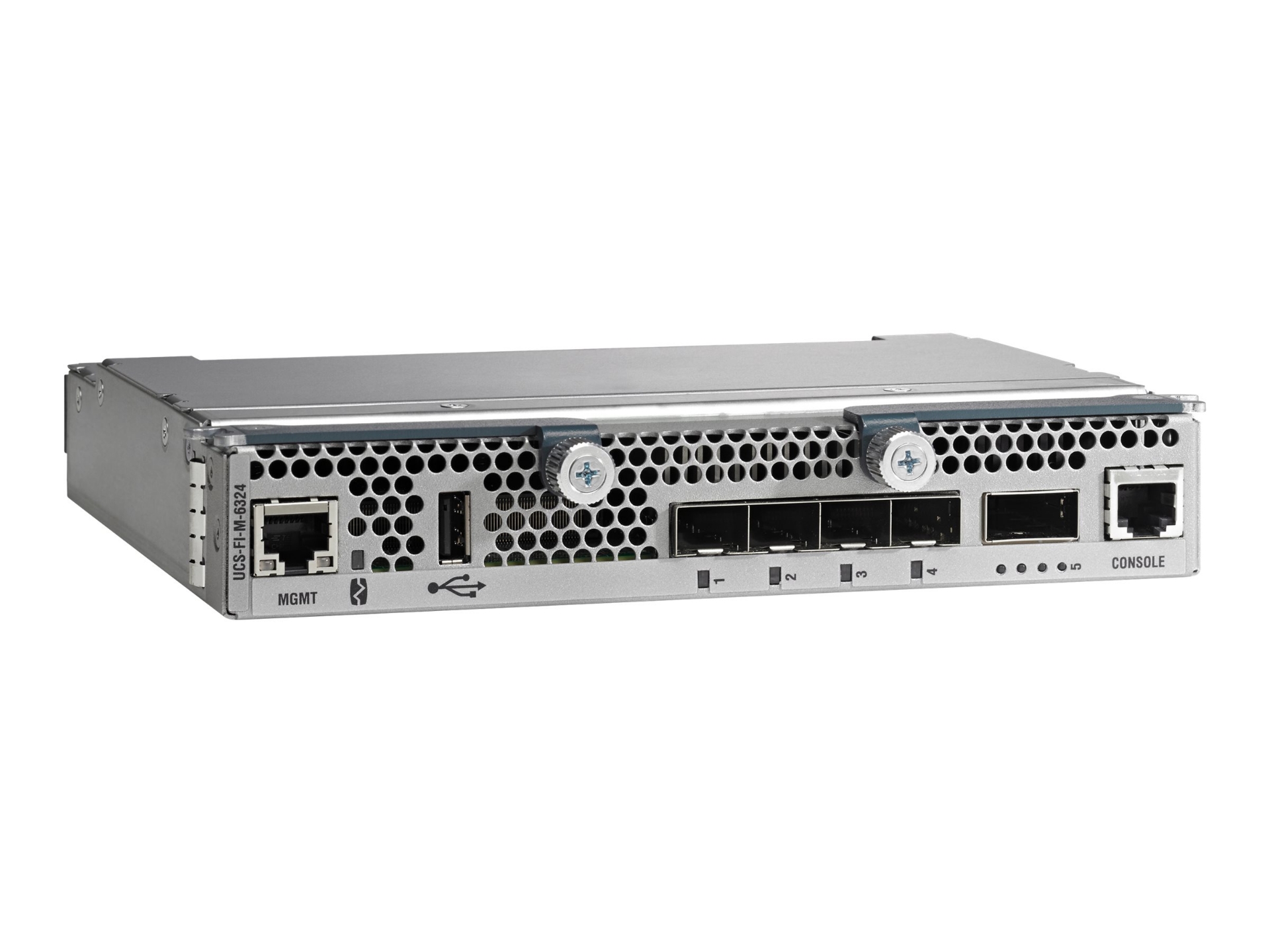

Produktbeskrivning

Cisco UCS 6324 Fabric Interconnect tillhandahåller anslutningar för hantering, LAN och lagring för Cisco UCS 5108 Blade Server Chassis och direktanslutna rackmonterade servrar. Den ger samma fullständiga Cisco UCS-hanteringsfunktioner och XML API som den fullskaliga Cisco UCS-lösningen och integreras dessutom med Cisco UCS Central Software och Cisco UCS Director.

Ur ett nätverksperspektiv använder Cisco UCS 6324 Fabric Interconnect en genomskärande arkitektur med stöd för deterministisk 10 Gigabit Ethernet med låg latens och linjehastighet på alla portar, växlingskapacitet på upp till 500 Gbps och 80 Gbps bandbredd för upplänk för varje chassi, oberoende av paketstorlek och aktiverade tjänster. Sexton 10-Gbps-länkar ansluter till servrarna, vilket ger en 20-Gbps-länk från varje Cisco UCS 6324 Fabric Interconnect till varje server. Produktfamiljen stöder Ciscos enhetliga 10 Gigabit Ethernet-nätverksfunktioner med låg latens och förlustfrihet, vilket ökar tillförlitligheten, effektiviteten och skalbarheten hos Ethernet-nätverk. Fabric interconnect stöder flera trafikklasser över ett förlustfritt Ethernet-fabric från bladet genom fabric interconnect. Betydande TCO-besparingar kommer från en FCoE-optimerad (Fiber Channel over Ethernet) serverdesign där nätverkskort (NIC), värdbussadaptrar (HBA), kablar och switchar kan konsolideras.



Teknisk specifikation

Typ av enhet	Switch - Administrerad
Modell	Insticksmodul
Undertyp	10 Gigabit Ethernet
Portar	4 x 1 Gigabit / 10 Gigabit / 8 Gb Fiber Channel / FCoE SFP+ + 1 x 40 Gb Ethernet/FCoE QSFP+ (övergångskompatibel)
Prestanda	Kapacitet: 500 Gbps
Kapacitet	QoS-maskinvarukörer: 16
MAC Address Table Size	20.000 poster
Jumbo Frame-support	9216 byte
Protokoll för administration på distans	RMON
Funktioner	VLAN-stöd, IGMP snooping, fast programvara kan uppdateras, stöd för DCBX (Data Center Bridging Exchange ), prioritetsbaserad flödeskontroll, Quality of Service (QoS), Deficit Weighted Round Robin (DWRR), Class of Service (CoS)
Standarder som följs	IEEE 802.3, IEEE 802.1Q, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.3ae, IEEE 802.1ab (LLDP), IEEE 802.1Qaz

Gränssnitt	4 x SFP+ 1 x QSFP+ 1 x 1000Base-T RJ-45 hantering 1 x konsol RJ-45 1 x USB Type A

Standarder som följs	CISPR 22 klass A, BSMI CNS 13438 Class A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, EN50082-1, EN 61000-6-1, AS/NZS 60950-1, ICES-003 klass A, RoHS, FCC CFR47 Part 15, UL 60950-1, IEC 60950-1, EN 60950-1, GB 4943, VCCI Class A, KN22 Class A, EN 55022 Class A, CAN/CSA-C22.2 No. 60950-1
Typ av prissättning	Uppgradering

Bredd	3.45 cm
Djup	18.3 cm
Höjd	19.4 cm
Vikt	1.134 kg

Service och support	Begränsad garanti - 3 år

Min temperatur vid drift	0 °C
Max temperatur vid drift	35 °C
Luftfuktighet vid drift	5 - 95 % (icke-kondenserande)
Min temperatur vid förvaring	-40 °C
Max temperatur vid förvaring	70 °C
Luftfuktighet vid lagring	5 - 95 % (icke-kondenserande)
