Produktbeskrivning

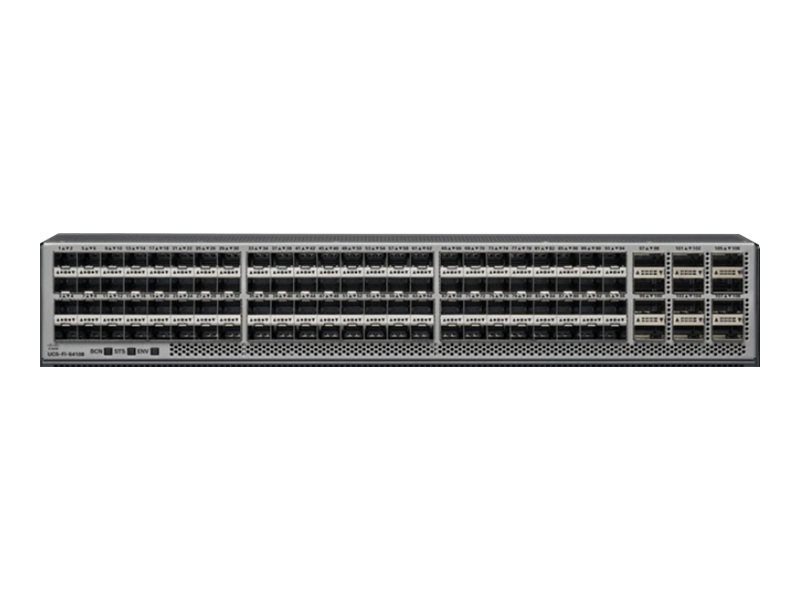

Cisco UCS 64108 Fabric Interconnect (FI) är en 2-RU top-of-rack switch som monteras i ett standard 19-tums rack som Cisco R-seriens rack. 64108 är en 10/25/40/100 Gigabit Ethernet, FCoE och Fiber Channel switch som erbjuder upp till 7,42 Tbps genomströmning och upp till 108 portar. Switchen har 16 enhetliga portar (portnummer 1-16) som kan stödja 10/25-Gbps SFP28 Ethernet-portar eller 8/16/32-Gbps Fiber Channel-portar, 72 10/25-Gbps Ethernet SFP28-portar (portnummer 17-88), 8 1/10/25-Gbps Ethernet SFP28-portar (portnummer 89-96) och 12 40/100-Gbps Ethernet QSFP28 uplink-portar (portnummer 97-108). Alla Ethernet-portar har stöd för FCoE.

Cisco UCS 64108 Fabric Interconnect har också en nätverkshanteringsport, en konsolport för att ställa in den ursprungliga konfigurationen och en USB-port för att spara eller ladda konfigurationer. FI har också L1/L2-portar för anslutning av två fabric interconnects för hög tillgänglighet.



Egenskaper

● Två nätaggregat
● Gör det möjligt för alla element som är anslutna till sammankopplingarna att delta i en enda, mycket tillgänglig hanteringsdomän
● Minskar TCO genom att minska antalet NIC, HBA, switchar och kablar som krävs
● Kapslar in Fiber Channel-paket i Ethernet på ett transparent sätt
● Skalbar till 20 bladchassin utan ökad komplexitet
● Ger deterministisk latens för optimerad applikationsprestanda
● Ger höghastighetsanslutning med låg latens till chassit
● Ger cirka 50 procents minskning av systemets latens från slutpunkt till slutpunkt
● Ger en tillförlitlig och robust grund för att förena LAN- och SAN-trafik på en enda transport
● Prioritetsbaserad flödeskontroll (PFC)
● Hantering av bandbredd i hela systemet



Teknisk specifikation

Typ av enhet	Switch - 108 portar - Administrerad - med 36 x 10/25 Gbps and 4 x 40/100 Gbps port licenses
Modell	Främre till bakre luftflöde rackmonterbar 2U
Undertyp	100 Gigabit Ethernet
Portar	96 x 10/25 Gigabit SFP28 + 12 x 40/100 Gigabit QSFP28 (upplänk)
Prestanda	Maximal genomströmning: 7.42 Tbps Layer 2-hårdvara, vidarebefordring: 7.42 Tbps Layer 2-hårdvara, vidarebefordring: 2,8 Bpps
Kapacitet	VLAN-stöd: 4000 Köer per port: 16
MAC Address Table Size	32 000 poster
Jumbo Frame-support	9216 byte
Nätverksprotokoll	IGMPv2, IGMP, IGMPv3
Protokoll för administration på distans	RMON
Funktioner	Stöd för DCBX (Data Center Bridging Exchange ), Quality of Service (QoS), Rapid Per-VLAN Spanning Tree Plus (PVRST+), LACP-support, Fabric Extender Transceiver (FET), FCoE-support, Priority-Based Flow Control (PFC), 2+1 redundanta fläktar, WRR (weighted round robin)
Standarder som följs	IEEE 802.3, IEEE 802.1Q, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.3ae, IEEE 802.1s, IEEE 802.1Qbb, IEEE 802.1Qaz, IEEE 802.3bm, IEEE 802.3by, IEEE 802.3bg
RAM	64 GB

Gränssnitt	96 x 10/25Gbit LAN SFP28 12 x 100Gbit/40Gbit LAN QSFP28 1 x 10/100/1000 Base-T RJ-45 hantering 1 x USB 1 x 10/100/1000 Base-T RJ-45 hantering 1 x USB

Nätdel	Intern strömförsörjning (ej installerad) - hot-plug
Max antal som stöds	2
Redundant ström	Tillval
Schema för redundant ström	1+1 (med valfritt nätaggregat)

Inkluderade tillbehör	Chassi, tillbehörssats
Standarder som följs	CISPR 22 klass A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, AS/NZS 60950-1, ICES-003 klass A, RoHS, UL 60950-1 Second Edition, GB 4943, Directive 2004/108/EC, EN 60950-1 Second Edition, IEC 60950-1 Second Edition, Directive 2006/95/EC, VCCI Class A, KN22 Class A, EN 55022 Class A, FCC CFR47 Part 15 A, CNS 13438 Class A, EN 300 386, KN 61000-4, CAN/CSA-C22.2 No. 60950-1, AS/NZS CISPR22 Class A
Typ av prissättning	DISTI

Bredd	44.25 cm
Djup	58.29 cm
Höjd	8.33 cm

Service och support	Begränsad garanti - utbyte - 3 år - svarstid: nästa arbetsdag

Min temperatur vid drift	0 °C
Max temperatur vid drift	40 °C
Luftfuktighet vid drift	5 - 95 % (icke-kondenserande)
Min temperatur vid förvaring	-40 °C
Max temperatur vid förvaring	70 °C
Luftfuktighet vid lagring	5 - 95 % (icke-kondenserande)
