Produktbeskrivning

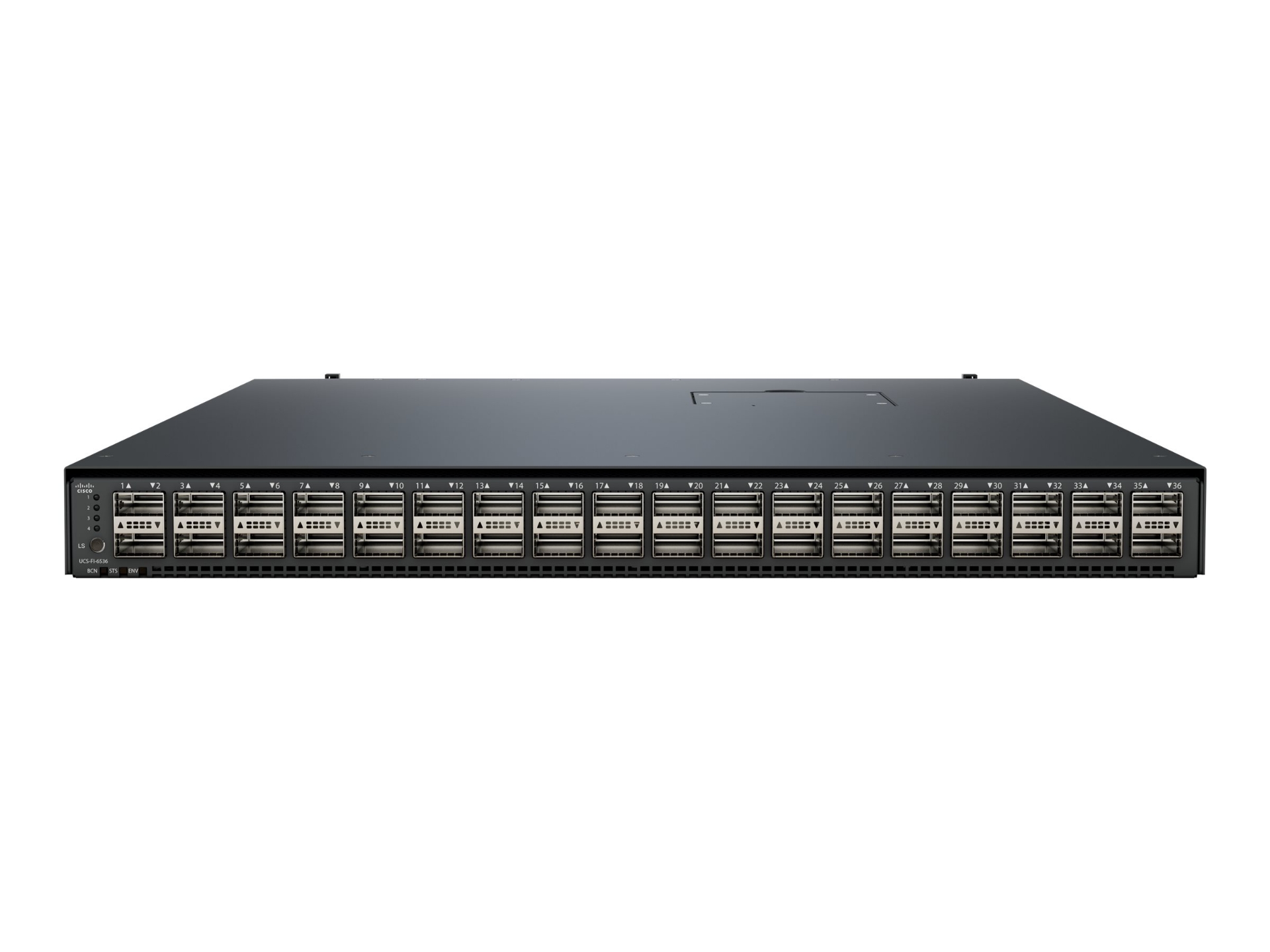

Cisco UCS 6536 Fabric Interconnect (FI) är en central del av Cisco Unified Computing System och tillhandahåller både nätverksanslutning och hanteringsfunktioner för systemet. Cisco UCS 6536 Fabric Interconnect erbjuder linjehastighet, låg latens, förlustfri 10/25/40/100 Gigabit Ethernet, Fiber Channel, NVMe over Fabric och Fiber Channel over Ethernet (FCoE)-funktioner.

Cisco UCS 6536 Fabric Interconnect utgör kommunikationsstommen och hanteringsanslutningen för Cisco UCS X-Series beräkningsnoder, UCS X9508 X-series chassi, UCS B-series bladservrar, UCS 5108 B-series serverchassi och UCS C-series rackservrar. Alla servrar som är anslutna till en Cisco UCS 6536 Fabric Interconnect blir en del av en enda, mycket tillgänglig hanteringsdomän. Genom att stödja ett enhetligt fabric tillhandahåller Cisco UCS 6536 Fabric Interconnect dessutom både LAN- och SAN-anslutning för alla servrar inom dess domän.



Egenskaper

Hantering (Cisco UCS Manager/Cisco Intersight)
Gör det möjligt för alla element som är anslutna till sammankopplingarna att delta i en enda, mycket tillgänglig hanteringsdomän.

Enhetligt fabric
Minskar TCO genom att minska antalet NIC, HBA, switchar och kablar som krävs. Stödjer Fiber Channel- och Ethernet-trafik samtidigt i en Unified Fabric.

Arkitektur för fabric extender
Skalar till 20 bladchassin utan ökad komplexitet genom att eliminera behovet av dedikerad chassihantering och bladväxlar och genom att minska antalet kablar som behövs. Ger deterministisk latens för optimerad applikationsprestanda.

Kraftfull prestanda
Ger höghastighetsanslutning med låg latens till chassit. Ger cirka 50 procents minskning av systemets latens från slut till slut.

Förlustfri struktur
Ger en tillförlitlig och robust grund för att förena LAN- och SAN-trafik på en enda transport.

Prioritetsbaserad flödeskontroll (PFC)
Förenklar hanteringen av flera trafikflöden över en enda nätverkslänk. Stöder olika tjänsteklasser, vilket möjliggör både förlustfri och klassisk Ethernet i samma fabric.

Hantering av bandbredd över hela systemet
Hjälper till att möjliggöra konsekvent och sammanhängande tjänstekvalitet (QoS) i hela systemet.

Portar på baksidan
Hjälper till att hålla kabellängderna korta och effektiva.

Redundanta fläktar och nätaggregat som kan bytas ut direkt
Hjälper till att möjliggöra hög tillgänglighet i flera konfigurationer. Ökar servicevänligheten. Ger oavbruten service under underhåll. Varje fläktmodul består av två fläktrotorer. Redundans för fläkten implementeras i rotornivån, med totalt 12 rotorer över 6 fläktmoduler.



Innehåll i förpackning

● Cisco UCS 6536 Fabric Interconnect
● Chassi, tillbehörssats



Teknisk specifikation

Typ av enhet	Switch - 36 portar - Administrerad
Modell	Främre till bakre luftflöde rackmonterbar 1U
Undertyp	100 Gigabit Ethernet
Portar	30 x 10 Gigabit / 25 Gigabit / 40 Gigabit / 100 Gigabit QSFP28 + 4 x 10/25/40/100 Gigabit Ethernet eller 8/16/32 Gigabit fiberkanal + 2 x 1/10/25/40/100 Gigabit QSFP28
Prestanda	Omkopplingsbar genomströmning: 7,42 Tbps Latens: < 1 µs Layer 2-hårdvara, vidarebefordring: 7,42 Tbps Layer 2-hårdvara, vidarebefordring: 2,4 Bpps Aggregerad datahastighet: 14.84Tbps
Kapacitet	Lager 2-VLAN: 3000 QoS-maskinvaruköer per port: 16
MAC Address Table Size	32 000 poster
Jumbo Frame-support	9216 byte
Nätverksprotokoll	IGMPv2, IGMP, IGMPv3
Protokoll för administration på distans	RMON
Funktioner	Stöd för DCBX (Data Center Bridging Exchange ), prioritetsbaserad flödeskontroll, utökat överföringsval, Quality of Service (QoS), LACP-support, LACP (Link Aggregation Control Protocol), Class of Service (CoS), Fabric Extender Transceiver (FET), FCoE-support, övergångskapacitet, Priority-Based Flow Control (PFC), VLAN-inkapsling, WRR (weighted round robin), Rapid PVST+ (RPVST+), fyrkärnig CPU, 6 fläktmoduler
Standarder som följs	IEEE 802.3, IEEE 802.1Q, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.3ae, IEEE 802.1s, IEEE 802.1Qbb, IEEE 802.1Qaz, IEEE 802.3bm, IEEE 802.3by, IEEE 802.3bg
RAM	32 GB
Inbyggda enheter	6 x fläktar
Statusindikatorer	Strömförsörjning, status, signalering

Gränssnitt	30 x 10/25/40/100Gbit LAN QSFP28 FCOE/upplänk 4 x 10/25/40/100Gbit LAN or 8/16/32Gb Fibre Channel QSFP28 FCOE/enhetlig port 2 x 1/10/25/40/100Gbit LAN QSFP28 FCOE/upplänk 1 x 10/100/1000 Base-T RJ-45 hantering 1 x USB Type A 1 x seriell (RS-232) RJ-45 konsol 2 x 10/100/1000 Base-T klustring

Nätdel	Intern strömförsörjning (ej installerad) - hot-plug
Max antal som stöds	2
Redundant ström	Tillval
Schema för redundant ström	1+1 (med valfritt nätaggregat)

Inkluderade tillbehör	Chassi, tillbehörssats
Standarder som följs	CISPR 22 klass A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, AS/NZS 60950-1, ICES-003 klass A, RoHS, UL 60950-1 Second Edition, GB 4943, Directive 2004/108/EC, EN 60950-1 Second Edition, IEC 60950-1 Second Edition, Directive 2006/95/EC, VCCI Class A, KN22 Class A, EN 55022 Class A, FCC CFR47 Part 15 A, CNS 13438 Class A, EN 300 386, KN 61000-4, CAN/CSA-C22.2 No. 60950-1, AS/NZS CISPR22 Class A
Typ av prissättning	DISTI

Medföljande programvara	Cisco Intersight

Bredd	43.9 cm
Djup	62.7 cm
Höjd	4.4 cm
Vikt	11.6 kg

Service och support	Begränsad garanti - 3 år

Min temperatur vid drift	0 °C
Max temperatur vid drift	40 °C
Luftfuktighet vid drift	5 - 95 % (icke-kondenserande)
Min temperatur vid förvaring	-40 °C
Max temperatur vid förvaring	70 °C
Luftfuktighet vid lagring	5 - 95 % (icke-kondenserande)
