Produktbeskrivning

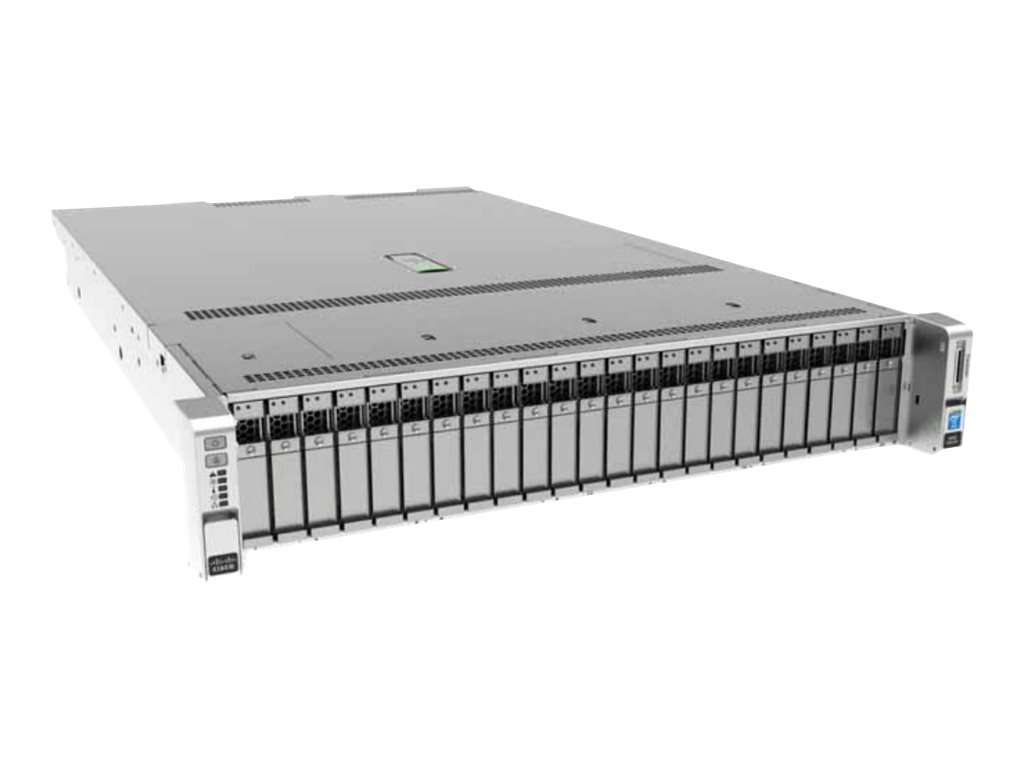

Cisco UCS C240 M4 rackserver är en rackserver med 2 socklar och 2 rackenheter (2RU). Den erbjuder enastående prestanda och expanderbarhet för ett brett utbud av lagrings- och I/O-intensiva infrastrukturarbetsbelastningar, från big data till samarbete. Företagsservern Cisco UCS C240 M4 utökar funktionerna i Cisco Unified Computing System (Cisco UCS) portfölj i en 2RU-formfaktor med tillägg av Intel Xeon-processorn, som ger en fantastisk kombination av prestanda, flexibilitet och effektivitet.
Egenskaper
2133 MHz DDR4-minne24 platser för registrerade DIMM (RDIMM) eller belastningsreducerade DIMM (LRDIMM) som ger betydande förbättringar av applikationsprestandan: Cisco UCS C220 M4-servern stöder 3 DIMM per kanal vid 1866 MHz-hastigheter med LRDIMM.
2 Intel Xeon-processorerIntel Xeon-processorn är utformad för att leverera den bästa kombinationen av prestanda, inbyggda funktioner och kostnadseffektivitet.
Stöd för 6 PCIe 3.0-kortplatser, varav 4 i full höjd och full längdFlexibilitet, ökad prestanda och kompatibilitet med branschstandarder; väsentligt ökad bandbredd jämfört med föregående generation, med mer flexibilitet och bakåtkompatibilitet med PCIe 2.0; högre I/O-prestanda och flexibilitet.
Stöd för en mLOM-kortplatsCisco UCS C220 M4, mLOM-kortplatsen kan användas för att installera en Cisco VIC eller NIC från tredje part utan att förbruka en PCIe-kortplats, vilket ger större I/O-expansionsmöjligheter.
40 Gbps enhetligt nätverksfabrikatFörlustfri 40-Gbps Ethernet med låg latens och industristandard FCoE och inbyggd fiberkanal; implementeringsmodell wire-once: för att ändra I/O-konfigurationer krävs inte längre installation av adaptrar och omkoppling av rack och switchar; färre gränssnittskort, kablar och uppströms nätverksportar att köpa, strömförsörja, konfigurera och underhålla.
Optimering av virtualiseringCisco Data Center Virtual Machine Fabric Extender (VM-FEX) och adapter-FEX-teknik, I/O-virtualisering och Intel Xeon-processorfunktioner som utökar nätverket direkt till virtuella maskiner; konsekvent och skalbar operativ modell; ökad säkerhet och effektivitet med minskad komplexitet; möjlighet att flytta säkerhetsfunktioner och policyer för virtuella maskiner från rack till rack eller rack till blades.
Enhetlig hanteringDen kan driftsättas som en fristående server eller i en UCS-managed miljö. I kombination med Cisco UCS kan hela lösningen hanteras som en enda enhet med Cisco UCS Manager, vilket förbättrar driftseffektiviteten och flexibiliteten; serviceprofiler och mallar som implementerar roll- och policybaserad hantering, vilket möjliggör effektivare användning av skickliga server-, nätverks- och lagringsadministratörer. Automatiserad provisionering och ökad flexibilitet gör det möjligt för datacenterchefer att provisionera applikationer på minuter snarare än dagar genom att associera en serviceprofil med en tillagd eller omplacerad Cisco UCS C220 M4-server. Den har kapacitet att flytta serviceprofiler från rackserver till en annan rackserver, blad till rackserver eller rack till bladserver på några minuter istället för timmar eller dagar.
Cisco 12-Gbps SAS modulär RAID-kontrollerCisco 12 Gbps modulär RAID PCIe Gen 3.0-kontroller ger dataskydd i företagsklass. RAID-kortet ansluts till en dedikerad PCIe-kortplats, vilket gör att de två återstående PCIe-kortplatserna är tillgängliga för andra I/O-expansionskort.
Cisco Integrated Management Controller (IMC)Webbanvändargränssnitt för serverhantering; fjärrstyrt tangentbord, video och mus (KVM); virtuella medier; och administration; stöd för virtuella medier för fjärrstyrda CD- och DVD-enheter som om de vore lokala; Intelligent Platform Management Interface (IPMI) 2.0 stöd för out-of-band hantering via tredjeparts företagsledningssystem; kommandoradsgränssnitt (CLI) för serverhantering; ger UCS synlighet och kontroll till ekosystempartners för hantering med ett omfattande XML API.
Avancerade funktioner för tillförlitlighet, tillgänglighet och servicevänlighet (RAS)Dubbla redundanta fläktar och hot-swappable, redundanta nätaggregat för tillförlitlighet och drifttid i företagsklass; bekvämt låslock för enkel åtkomst till intern server; verktygsfri CPU-insättning möjliggör processoruppgraderingar och byten med minskad risk för skador; verktygsfri åtkomst till alla servicevänliga delar och färgkodade indikatorer för att vägleda användare till hot-pluggable och servicevänliga delar.
SäkerhetsfunktionerTrusted Platform Module (TPM) är ett chip (mikrokontroller) som på ett säkert sätt kan lagra artefakter som används för att autentisera plattformen (servern). Dessa artefakter kan omfatta lösenord, certifikat eller krypteringsnycklar. TPM 1.2 SPI-baserad modul stöds. Alternativet med låsram kan monteras på chassits framsida för att skydda mot obehörig åtkomst till enheterna.
Teknisk specifikation
Allmänt
Typ | Server |
Formfaktor för produkt | Kan monteras i rack - 2U |
Skalbarhet för server | 2-vägs |
Antal fack för hot-swap | 8 |
Processor / Chipuppsättning
CPU | Intel Xeon E5-2630V3 |
Klockfrekvens | 2.4 GHz |
Max. turbohastighet | 3.2 GHz |
Antal kärnor | Med 8 kärnor |
Antal CPU | 2 |
Max. CPU-antal | 2 |
Huvudfunktioner för processor | Hyper-Threading-teknik, Intel Turbo Boost Technology 2 |
CPU-kortplats | LGA2011-v3-uttag |
Kretstyp | Intel C612 |
Cacheminne
Installerad storlek | L3-cache - 40 MB |
Cache/processor | 20 MB |
RAM
Installerad storlek | 64 GB / 384 GB (max) |
Teknik | DDR4 SDRAM - ECC |
Effektiv minneshastighet | 1866 MHz |
Minneshastighet | 2133 MHz |
Anpassning till minnesspecifikationer | PC4-17000 |
Formfaktor | DIMM 288-pin |
Kortplatser | 24 (Total) / 20 (tom) |
Egenskaper | Registrerad, Memory Mirroring, dubbla rader |
Konfigurationsegenskaper | 4 x 16 GB |
RAM-stöd | 384 GB registrerad - ECC 768 GB Load-Reduced - ECC |
Kontrollerkort
Typ | 0 x RAID - integrerad - PCIe 3.0 |
Typ av styrgränssnitt | SATA 6Gb/s / SAS 6Gb/s |
Antal kanaler | 8 |
RAID-nivå | RAID 0, RAID 1, RAID 5, RAID 10, RAID 50, JBOD, RAID 60 |
Optisk lagring
Typ | Ingen optisk drivenhet |
Bildskärm
Bildskärmstyp | Ingen. |
Grafikstyrenhet
Typ | Integrerad |
Grafikprocessor | Matrox G200e |
Videogränssnitt | VGA |
Nätverk
Typ | Insticksmodul |
Ethernet-portar | 2 x Gigabit Ethernet, 2 x SFP+ |
Ethernet-styrenhet | Cisco UCS Virtual Interface Card 1227, Intel I350 |
Datalänkprotokoll | Ethernet, Fast Ethernet, Gigabit Ethernet, 10 Gigabit Ethernet, 10Gb Fibre Channel over Ethernet (FCoE) |
Protokoll för administration på distans | IPMI 2.0, CLI |
Kontroll för fjärradministration | Cisco Integrated Management Controller |
Standarder som följs | IEEE 802.1Q, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ae, IEEE 802.1Qbb, IEEE 802.1Qaz |
Expansion/Anslutning
Fack | 8 (totalt)/ 8 (ledig) x hot-swap 2.5" |
Kortplatser | 2 (totalt)/ 0 (ledig) x CPU 24 (totalt)/ 20 (ledig) x DIMM 288-stift 1 (totalt)/ 1 (ledig) x PCIe 3.0 x24 - trekvartslängd, fullhöjd (x16-läge) 1 (totalt)/ 1 (ledig) x PCIe 3.0 x24 - halvlängd (x16-läge) |
Gränssnitt | 2 x USB 2.0 (2 på framsidan) 1 x VGA (1 på framsidan) 1 x seriell (1 på framsidan) 1 x VGA (1 bakre) 2 x USB 3.0 (2 bakre) 1 x seriell - RJ-45 (1 bakre) 1 x hantering - RJ-45 (1 bakre) 2 x LAN (Gigabit Ethernet) - RJ-45 (2 bakre) 2 x LAN (10Gigabit Ethernet) (SFP+) |
Strömtillförsel
Typ av enhet | Ingen strömförsörjning |
Redundant ström | Ja |
Schema för redundant ström | 1+1 |
Installerat antal | 0 |
Max antal som stöds | 2 |
Tillverkarens garanti
Service och support | Begränsad garanti - utbyte - 3 år - svarstid: nästa arbetsdag |
